VAN RYSEL RCR SRAM FORCE POWER 12S

2023

Köszöntünk az RCR SRAM FORCE POWER 12S kerékpár műhelyszolgáltatások oldalán.

Ez a kerékpár a nyerteseknek készült. Ha versenyre készülsz vagy és győzni szeretnél, az RCR a te kerékpárod.

Ezen az oldalon fontos tudnivalókat találsz az RCR SRAM FORCE POWER 12S kerékpár használatára, karbantartására és javítására vonatkozóan: útmutató, karbantartás, javítás és alkatrészek.

1 / KICSOMAGOLÁS

Miután kivetted a dobozból, az RCR kormányát fel kell szerelni. Ehhez kövesd az alábbi lépéseket:

VAN RYSEL FCR CF ULTEGRA DI2: útmutató, javítás
VAN RYSEL FCR CF ULTEGRA DI2: útmutató, javítás

KORMÁNY ÖSSZESZERELÉSE

A kormányt a megfelelő meghúzási nyomatékkal kell meghúzni, mielőtt használatba vennéd. A nyomaték értékét nézd meg az alábbi használati útmutatóban:

1 / KICSOMAGOLÁS

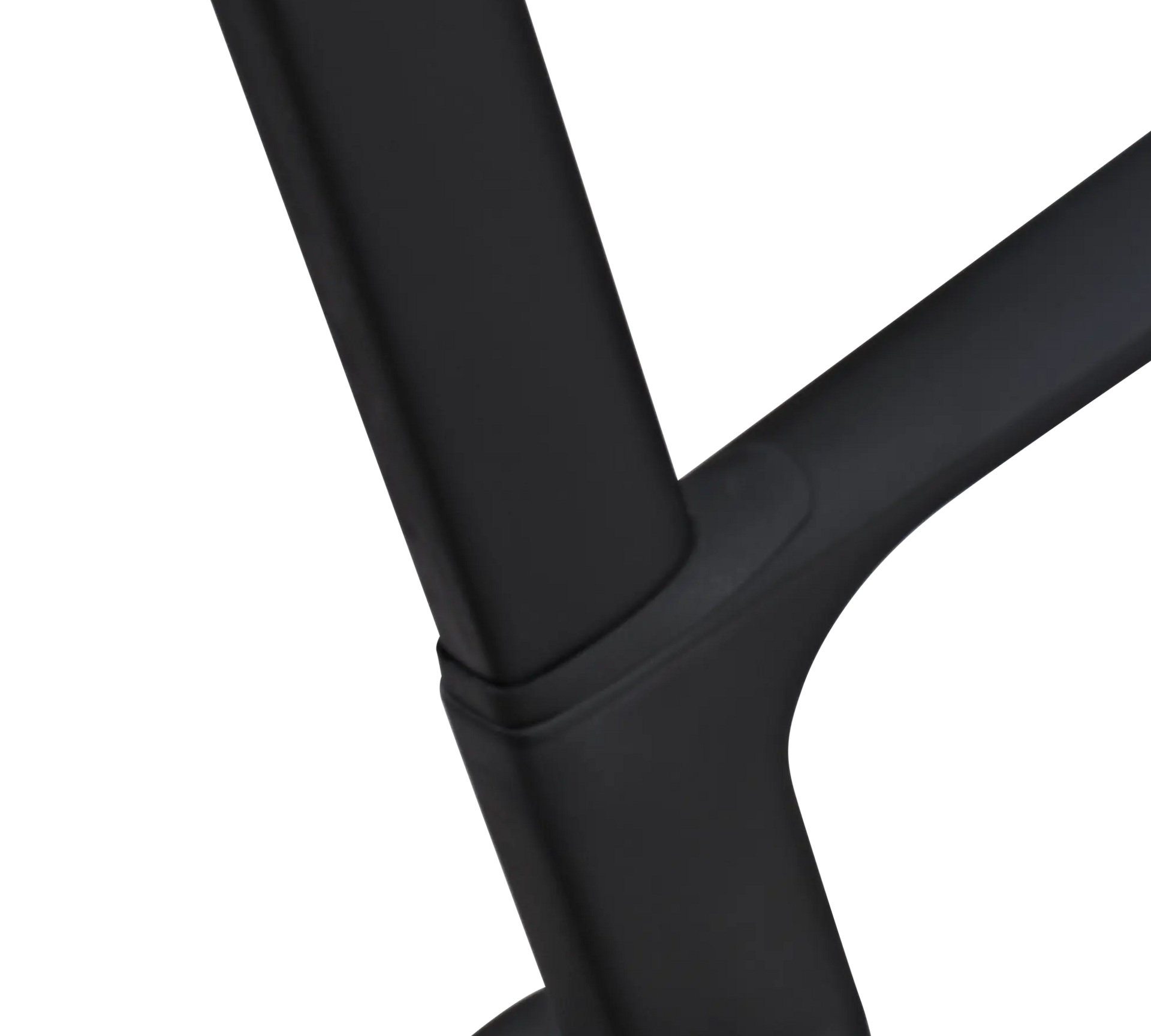

NYEREGMAGASSÁG

Az ülésmagasság beállításához a csavart a RCR nyeregszára előtt találod. Vedd le a kupakot, hogy hozzáférj! A megszorításhoz való kulcs a kerékpárhoz mellékelt tartozékdobozban található.

COMPUTER TARTÓ:

Az RCR-hez való computer tartó a kerékpárral együtt kapható. 2 kampóval rendelkezik, egyik a computernek a másik a lámpának/akciókamerának. Garmin, Wahoo és Bryton kompatibilis.

2 / ELSŐ HASZNÁLAT

Az FCR első használatához, az új vázzal való megismerkedéshez itt találsz néhány tanácsot:

  • VAN RYSEL E-EDR AF: útmutató, javítás

    GUMINYOMÁS:

    Az első használat előtt a megfelelő nyomásra fújd fel a gumikat az időjáráshoz és a testsúlyodhoz igazodva.

  • 2 / ELSŐ HASZNÁLAT

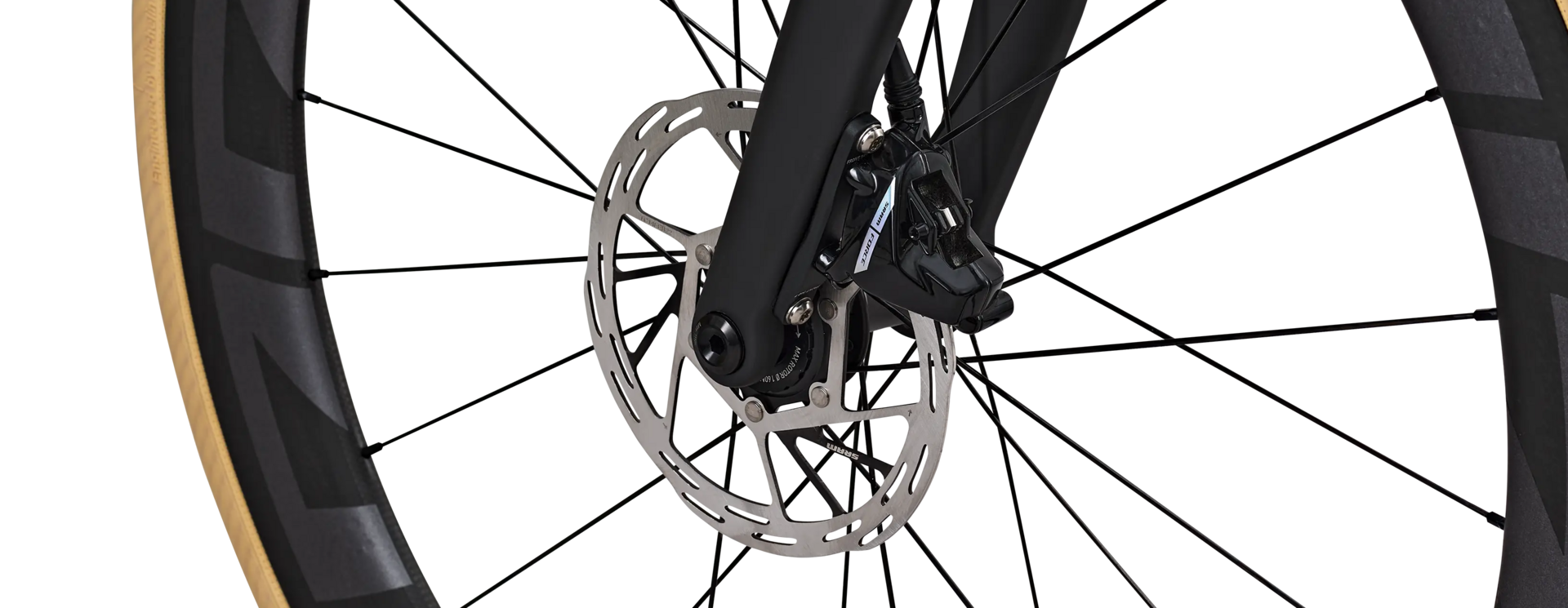

    A FÉKBETÉT BEKOPTATÁSA

    A fékbetétek bekoptatása rendkívül fontos a kerékpár első használata előtt.

    Az optimális bekoptatáshoz 20-30 fékezést javaslunk a kerék blokkolása nélkül, 25 km/h sebességtől. Ne állj meg a fékezések között, nehogy"megkeményedjen"a fékbetét és rátapadjon a tárcsára.

  • 2 / ELSŐ HASZNÁLAT

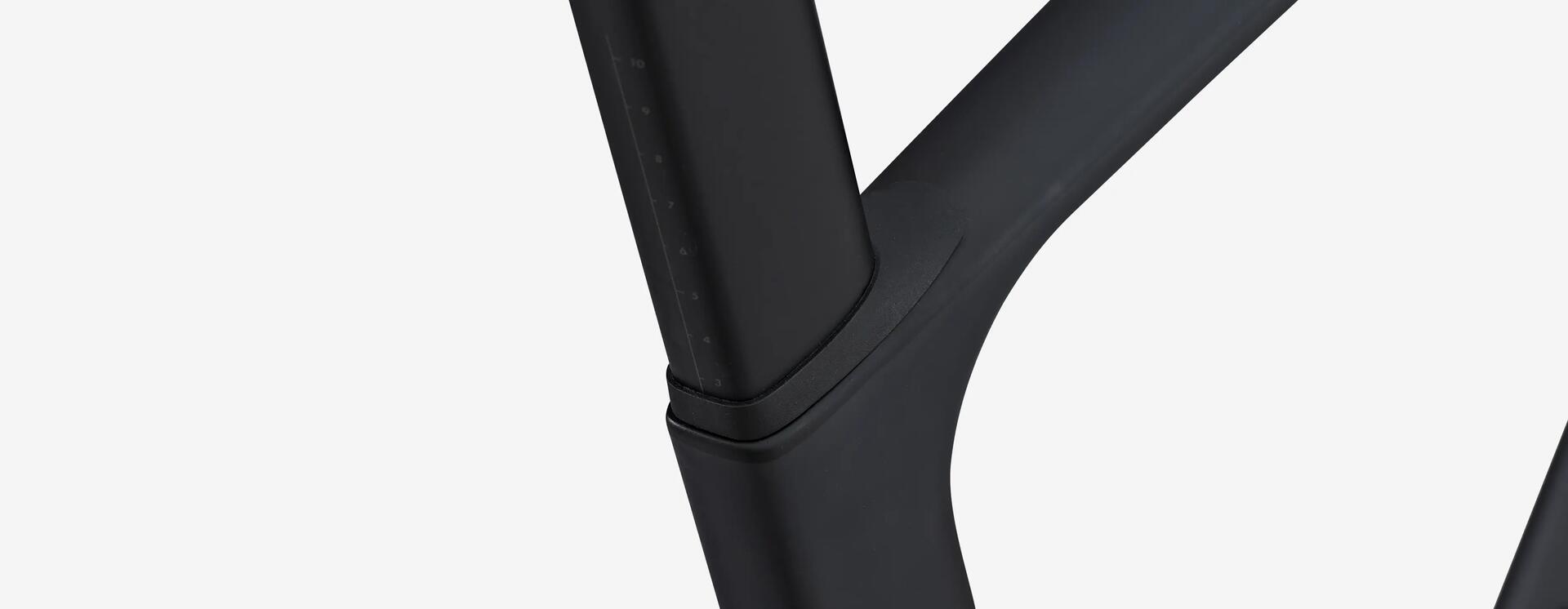

    MEGHÚZÁSI NYOMATÉK

    Ügyelj a meghúzási nyomaték értékek betartására, különösen a kormányszár/kormányfej  együttesét illetően (lásd a használati útmutatót), mert a rosszul meghúzott kormány esést okozhat.

    A megfelelő üléspozíció beállításához fogj egy multifunkciós szerszámot vagy egy imbuszkulcs készletet!

VAN RYSEL RCR SRAM FORCE POWER 12S: útmutató, javítás

3 / Az RCR KORMÁNYÁNAK BEÁLLÍTÁSA

KORMÁNY

A DEDA kormányszár és kormány összetartozik. Nem lehet őket külön felszerelni.

A kormány beállításához kiveheted a "távtartó gyűrűket "a kormányszár alól. Ezek nem lehet azonban a kormányszárra helyezni, mert akkor a villanyakat el kéne vágni.

Ha a DEDA kormány atávtartó gyűrűkkelvaló beállítás és a "villanyak" méretezése ellenére sem megfelelő számodra, keresd fel a Decathlon áruházad műhelyét!

VAN RYSEL RCR SRAM FORCE POWER 12S: útmutató, javítás

NYEREGCSŐ

A nyeregcső kifejezetten az RCR kerékpárhoz készült, másik típusra nem lehet felszerelni.

A megfelelő meghúzási nyomatéka 6 nm.

Ha bármi probléma adódik vele, látogass ela legközelebbi Decathlon műhelyébe.

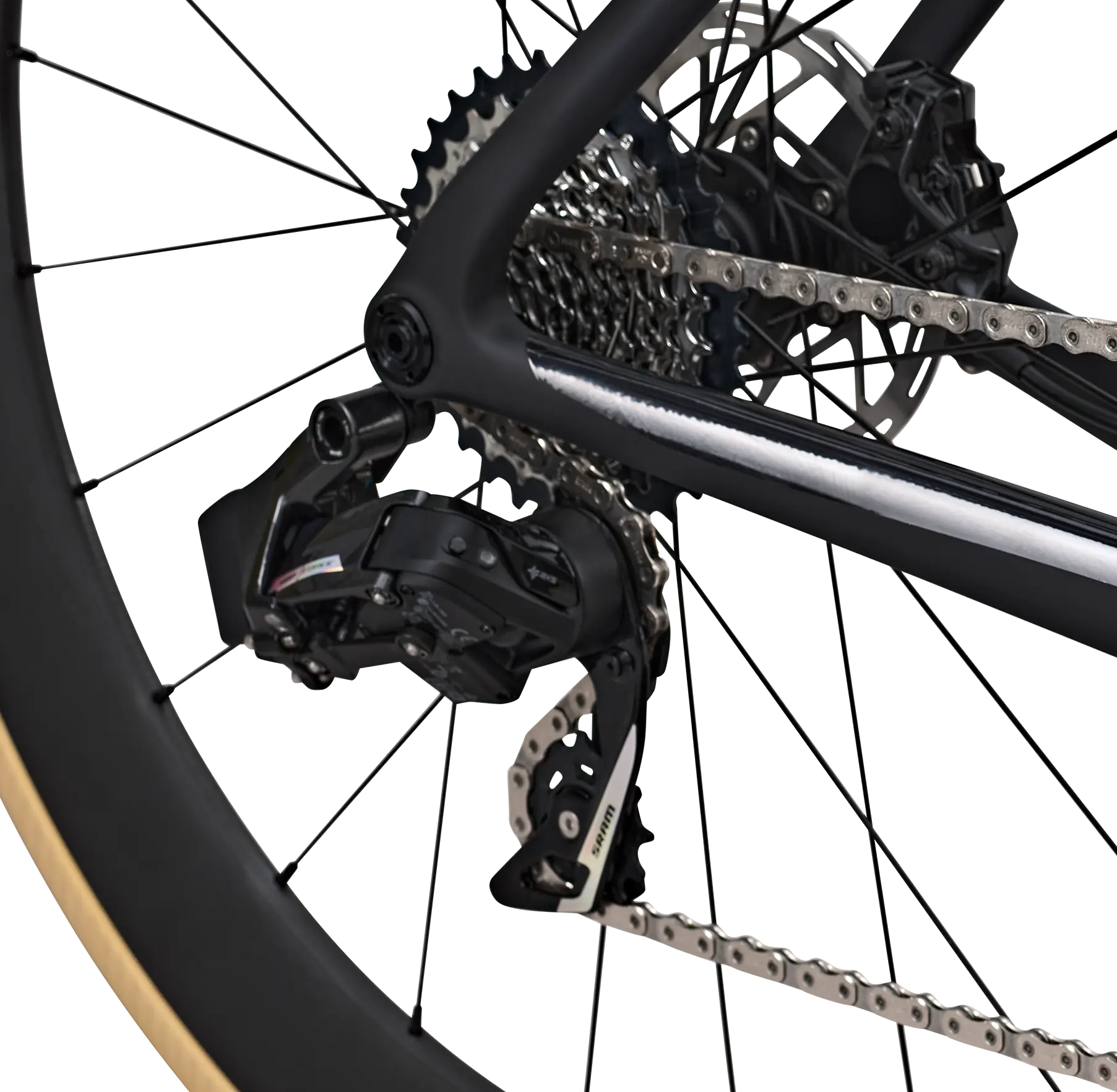

3/ ELEKTRONIKUS VÁLTÓRENDSZER HASZNÁLATA

VAN RYSEL FCR CF ULTEGRA DI2
VAN RYSEL NCR CF TIAGRA: útmutató, javítás

SEBESSÉG BEÁLLÍTÁSA

A sebességek beállítása egy elektromos váltó esetében más, mint egy mechanikus váltónál.

Ha rákattintasz a linkre, megmutatjuk, hogy kell:

VÁLTÁS TUBELESS-RE AZ NCR KERÉKPÁRON

AKKUMULÁTOR FELTÖLTÉSE

A sebességváltáshoz a váltónak és a váltókaroknak akkumulátor szükséges. Minden váltóhoz tartozik egy akkumulátor, melyet a kerékpárral együtt kapható töltőálllomással lehet feltölteni.

VÁLTÁS TUBELESS-RE AZ NCR KERÉKPÁRON

ALKALMAZÁS

A SRAM rendelkezik egy alkalmazással, mely további információkat biztosít az AXS váltóról.

Be tudod állítani a váltót, nyomon követheted az akkumulátor töltöttségi szintjét és számos egyéb funkciót biztosít.

4 / KARBANTARTÁS

A kerékpár karbantartása rendkívül fontos az élettartam meghosszabbítása érdekében. Ezért kell rendszeresen tisztítani a vázat és a váltószerkezetet.

  • VAN RYSEL E-EDR AF: útmutató, javítás

    1. lépés:

    Kend be zsírtalanítóval a váltót! Helyezz egy rongyot a féktárcsákra úgy, hogy a zsírtalanító ne menjen rá!

  • 4 / KARBANTARTÁS

    2. lépés:

    Tisztítsd meg a a váltót egy kefével. Használj a kerékpár vázához megfelelő tisztítószert.

  • 4 / KARBANTARTÁS

    3. lépés:

    Szárítsd meg a kerékpárod és kend meg a váltót!

A nélkülözhetetlen szerszámok a műhelyedben

Az RCR kerékpár hatékony karbantartásához megfelelő szerszámok szükségesek.

A nélkülözhetetlen szerszámok a műhelyedben
Az RCR-hez megfelelő gumiköpeny kiválasztása

A gumiköpeny van egyedül kapcsolatban a talajjal, ezért fontos a megfelelő tapadása. Ennek megfelelően körültekintően kell kiválasztani  a gumiköpeny típusát és ügyelni a helyes guminyomásra!

Tudni kell, hogy az RCR tubeless ready kerekekkel rendelkezik.

Tanácsainkat az alábbi linken találod:

Milyen az ajánlott keréknyomás az E-EDR modellnél?

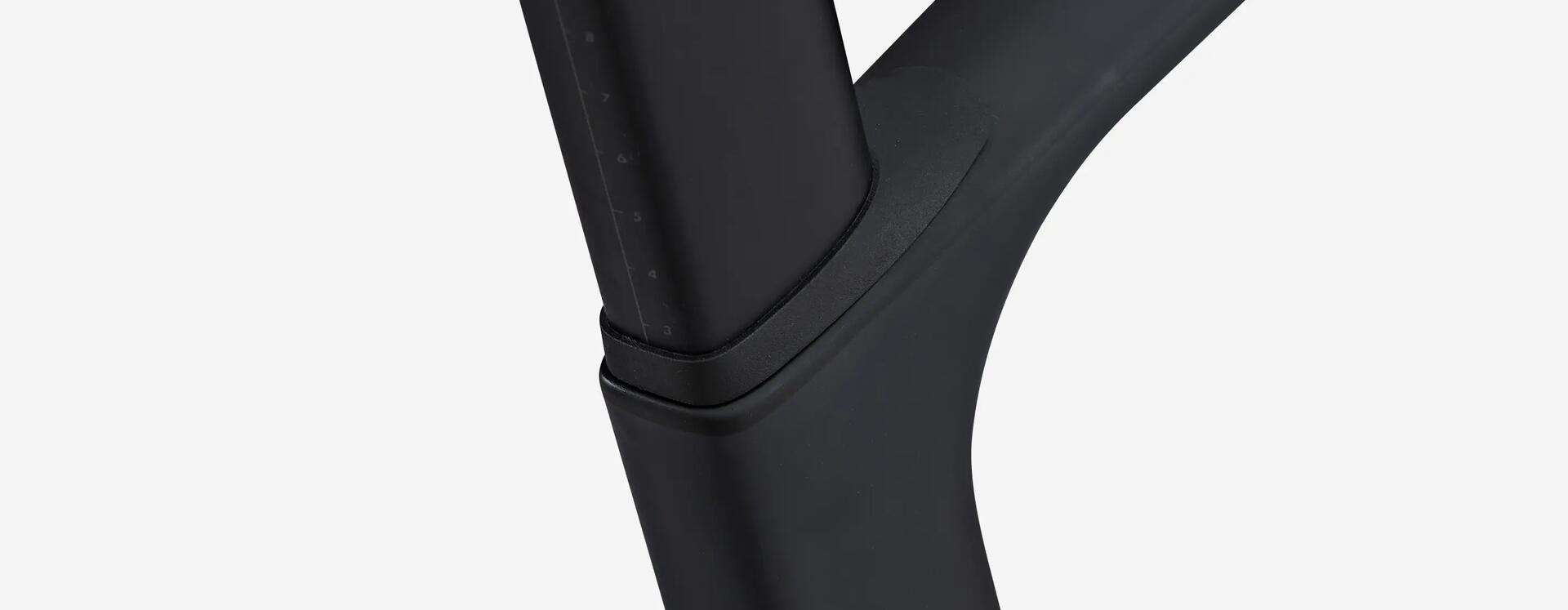

A nyeregcső megfelelő beállítása és meghúzása

A nyereg optimális beállításához a nyeregcsövet megfelelően meg kell húzni. A rosszul meghúzott nyeregcső lecsúszhat kerékpározás közben.
Ha azonban túlságosan meghúzod, eltörhet a nyeregcső és használhatatlanná válik a kerékpár.


A nyeregcső megfelelő meghúzásához használj nyomatékkulcsot. A javasolt nyomaték 6Nm.


Figyelem, nem szabad túllépni a nyeregcsövön jelölt maximum magasságot!

Ne feledd, ez a nyeregcső kizárólag az RCR kerékpárhoz való.

Hogyan kell jól meghúzni a nyeregcsövet?
A lánc cseréje

A lánc kulcsszerepet játszik a váltásban. Több jel utalhat arra, hogy itt az ideje a cserének:
- A lánc ugrál,
- A lánc több mint 5000 km-t hajtott,
- A sebességváltás nem megy simán.

Fékbetétek cseréje

Több jel utalhat rá, hogy szükséges a fékbetétek cseréje:

- Már nem olyan reaktív a fék, mint az RCR új korában,nem elég hatékony,
- zajt hallat keményebb fékezéskor,
- A gumi vastagsága kevesebb, mint 0,5 mm.

Olvasd el a fékbetétek cseréjéről szóló írásunkat!

Mikor kell fékbetéteket cserélni?
Féktárcsák cseréje

Bár a tárcsafékeket úgy tervezik, hogy a tárcsák helyett a betétek kopjanak el, az igénybevétel hatására előbb-utóbb a tárcsák is elhasználódnak.

Az elhasznált féktárcsa veszélyes lehet, mert hirtelen, intenzív fékezés esetén eltörhet.

A féktárcsa kopása eredeti állapotához viszonyítva legfeljebb 10% lehet. Ha ilyen mértékű kopás észlelsz cseréld le a tárcsát!

Mikor kell féktárcsákat cserélni?
A kerékpár csapágyainak zsírozása

A vázad tartóssága érdekében ne felejtsd el rendszeresen zsírozni a csapágyakat és a kopásnak kitett helyeket az RCR kerékpáron. Különös tekintettel:

- a hajtóműcsapágyra,
- a villanyakra,
- a kerekek csapágyaira,
- a nyeregcsőre.

VAN RYSEL E-EDR AF: útmutató, javítás
Az RCR karbantartása

A bowdenek és bowdenházak  a kormányon, a kormányszáron és a vázon belül futnak. Ha elhasználódtak és cserélni kell, ügyelj az újak a pontos elhelyezésére!

A "kormány" megemeléséhez vagy leengedéséhez alkalmazz távtartó gyűrűket. Első alkalommal engedd ki a rögzítőcsavart a villa felső részén, majd az oldalsó csavart a kormányszáron. Végül húzd ki a kormányszár/kormány egészét, hogy betedd/kivedd a "távtartó gyűrűket".

VAN RYSEL FCR CF ULTEGRA DI2: útmutató, javítás

5 / JELLEMZŐK

VAN RYSEL FCR CF VÁZ:

1 szín: FEKETE
2XS/XS/S/M/L/XL

VAN RYSEL RCR: útmutató, javítás

6 / PROBLÉMÁM VAN

Ebben a részben az RCR kerékpáron leggyakrabban előforduló problémákat soroltuk fel. Ha szeretnéd meghosszabbítani az alkatrészek élettartamát és elkerülni a javításokat és cseréket, a következőket ajánljuk:

  • VAN RYSEL E-EDR AF: útmutató, javítás

    A KERÉKPÁR TISZTÍTÁSA / KARBANTARTÁSA

    A kerékpár és a váltó minden alkatrészének élettartam-meghosszabbítása érdekében fontos a rendszeres tisztítás.

    Ezzel kapcsolatos javaslatokat feljebb találsz.

  • 3 / PROBLÉMÁM VAN

    ALKATRÉSZEK ELHASZNÁLÓDÁSA

    A kerékpár kopó alkatrészei behatárolt ideig használhatók. Ha ezt nem veszed figyelembe, felgyorsítod a többi alkatrész elhasználódását és elszakadhat pl. a :
    - lánc : 5000 km,
    - fogaskoszorú: 10 000 km
    - a lánctányér fogak és a váltógörgők kopásának ellenőrzése.

  • 3 / PROBLÉMÁM VAN

    MEGHÚZÁSI NYOMATÉK

    Az RCR alkarészeinek túlterhelését megelőzendő tarsd be az általunk megadott különböző meghúzási nyomaték értékeket.

    Ha a meghúzási nyomaték túl nagy, előfordulhat törés, mely esést okozhat.

PEDÁLOK KICSERÉLÉSE


Eltört a pedál?
Figyelem, a bal oldali pedálcsavarmenete fordított, vagyis az óramutató járásával ellentétesen kell tekerni. A jobb pedál normál csavarmenettel rendelkezik.

A pedálok leszereléséhez megfelelő szerszámot használj, mert a kicsavarozáshoz nagy erőt kell kifejteni.

A PEDÁLOK CSERÉJE
HOGYAN CSERÉLJ GUMIKÖPENYT?

Ha defektet kaptál, nézd meg a videókat, hogyan cserélj gumibelsővel rendelkező vagy tubeless gumpiköpenyt :

HOGYAN KELL KORMÁNYSZALAGOT CSERÉLNI?


Idővel a kormányszalag elhasználódik, vagyis ki kell cserélni.
Nézd meg oktatóvideónkat!

A FÉKEZÉS NEM OLYAN HATÉKONY

Ha érzékeled, hogy a fékezés nem elég hatékony, tedd a következőt:

-  Zsírtalanítóval tisztítsd meg a féktárcsát.

- Ellenőrizd a fékbetétek kopottságát!

- Ellenőrizd a bowden feszességét!

Ha a fékbetétek elkoptak, ki kell cserélni! Kövesd a következő oktatóvideót!

ZAJOS A FÉKTÁRCSÁM

Ha a féktárcsa zajos:

- Ellenőrizd, hogy a kerék középen van-e! Ehhez lazítsd ki, majd ismét rögzítsd a kereket!

- Ellenőrizd, hogy a féktest beállításamegfelelő-e.

- Ellenőrizd a fékbetétek kopottságát.

- Ellenőrizd a fékbowdenek feszességét!

ZAJOS A FÉKTÁRCSÁM
NEM VÁLTÓ A VÁLTÓ

Ha a váltó nem vált sebességet, lehetséges, hogy cserélni kell a bowdent és abowdenházat.

Ehhez rendelkezésre áll egy oktatóvideó:

FÉLREVÁLT A VÁLTÓ

Ha félrevált a váltó, először ellenőrizni kell :

- A váltórendszer kopását.

- A bowdenek feszességét.

Hanem ez okozza a problémát, be kell állítaniaváltót.

ELFERDÜLT VAGY ELTÖRÖTT A VÁLTÓTARTÓ FÜL

Ha a sebességváltó már nem jól működik, és a váltótartó fül elferdült.

Kicserélheted a következő videó útmutatásai alapján.

HOGYAN KELL LÁNCOT CSERÉLNI?

A következőkből megtudhatod, hogyan kell kerékpárláncot cserélni.

HOGYAN KELL FOGASKOSZORÚT CSERÉLNI?

A fogaskoszorú kopását a fogak állapota mutatja. Ha a lánc ugrál vagy a fogaskoszorú több mint10 000 km-t hajtott, ideje lecserélni :

A csere végrehajtásához nézd meg oktatóvideónkat!

HOGYAN KELL TÁNYÉROKAT CSERÉLNI?

A lánctányérok elkoptak? Szeretnéd kicserélni a lánckereket ?

Kövesd oktatóvideónkat!

HOGYAN KELL HÁTSÓ VÁLTÓT CSERÉLNI?

A következő videóban megnézheted, hogyan kell kicserélni a hátsó váltót:

7 / ALKATRÉSZEK

VAN RYSEL EDR CF DB SHIMANO 105 (2021)

Segítség

Nem találsz megoldást a problémádra? Kérd kerékpáros szakértőnk segítségét!

8 / LEÍRÁSOK

A jótállással és szavatosággal kapcsolatos információkról Panaszkezelési Szabályzatunkban tájékozódhatsz.
