VAN RYSEL NCR CF NŐI LILA TIAGRA

2023

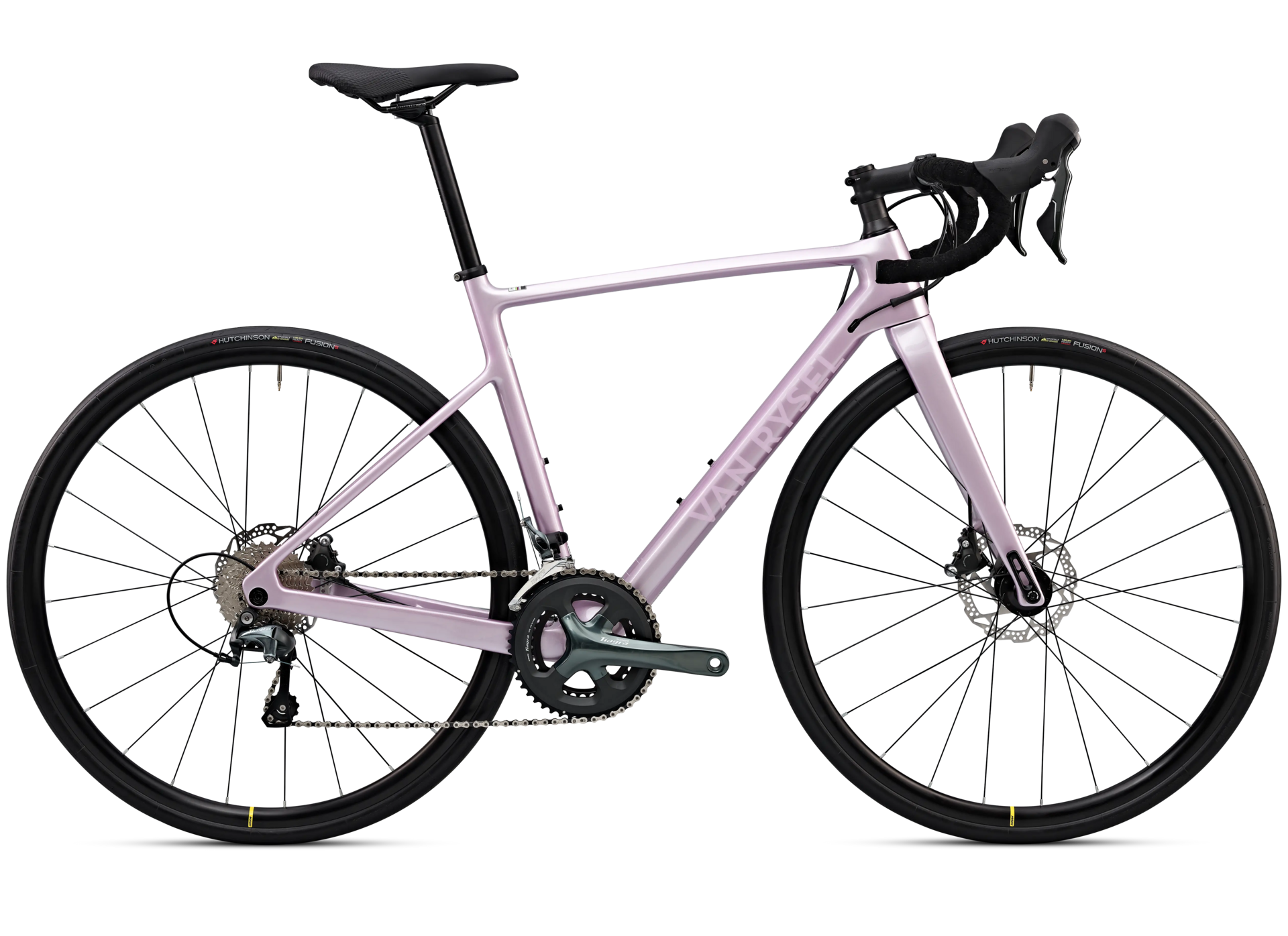

Köszöntünk az NCR CF NŐI LILA TIAGRA kerékpár műhelyszolgáltatásainak oldalán! Ez a kerékpár a VAN RYSEL RACE termékcsaládjának bevezető modellje.

Az NCR-tazoknak ajánljuk, akik szeretnék megtapasztalni a karbonvázas kerékpárok sokoldalúságát és könnyedségét. Ez a modell kétféle színben kapható.

Ezen az oldalon fontos tudnivalókat találsz az NCR CF NŐI LILA TIAGRA kerékpár használatára, karbantartására és javítására vonatkozóan.

2 / ELSŐ HASZNÁLAT

Az NCR első használatához, az új vázzal való megismerkedéshez itt találsz néhány tanácsot:

  • VAN RYSEL E-EDR AF: útmutató, javítás

    GUMINYOMÁS:

    Az első használat előtt a megfelelő nyomásra fújd fel a gumikat az időjáráshoz és atestsúlyodhoz igazodva. Ímejavaslatunk 28 mm-esgumiköpenyhez:
    - Első: 5.5 bar (80 psi)
    - Hátsó: 6 bar (90 psi)

  • 2 / ELSŐ HASZNÁLAT

    A FÉKBETÉT BEKOPTATÁSA

    Afékbetétek bekoptatása rendkívül fontos a kerékpár első használata előtt. Különösen igaz ez az elektromos kerékpárokra.

    Az optimális bekoptatáshoz 20-30 fékezést javaslunk a kerék blokkolása nélkül, 25 km/h sebességtől.

  • 2 / ELSŐ HASZNÁLAT

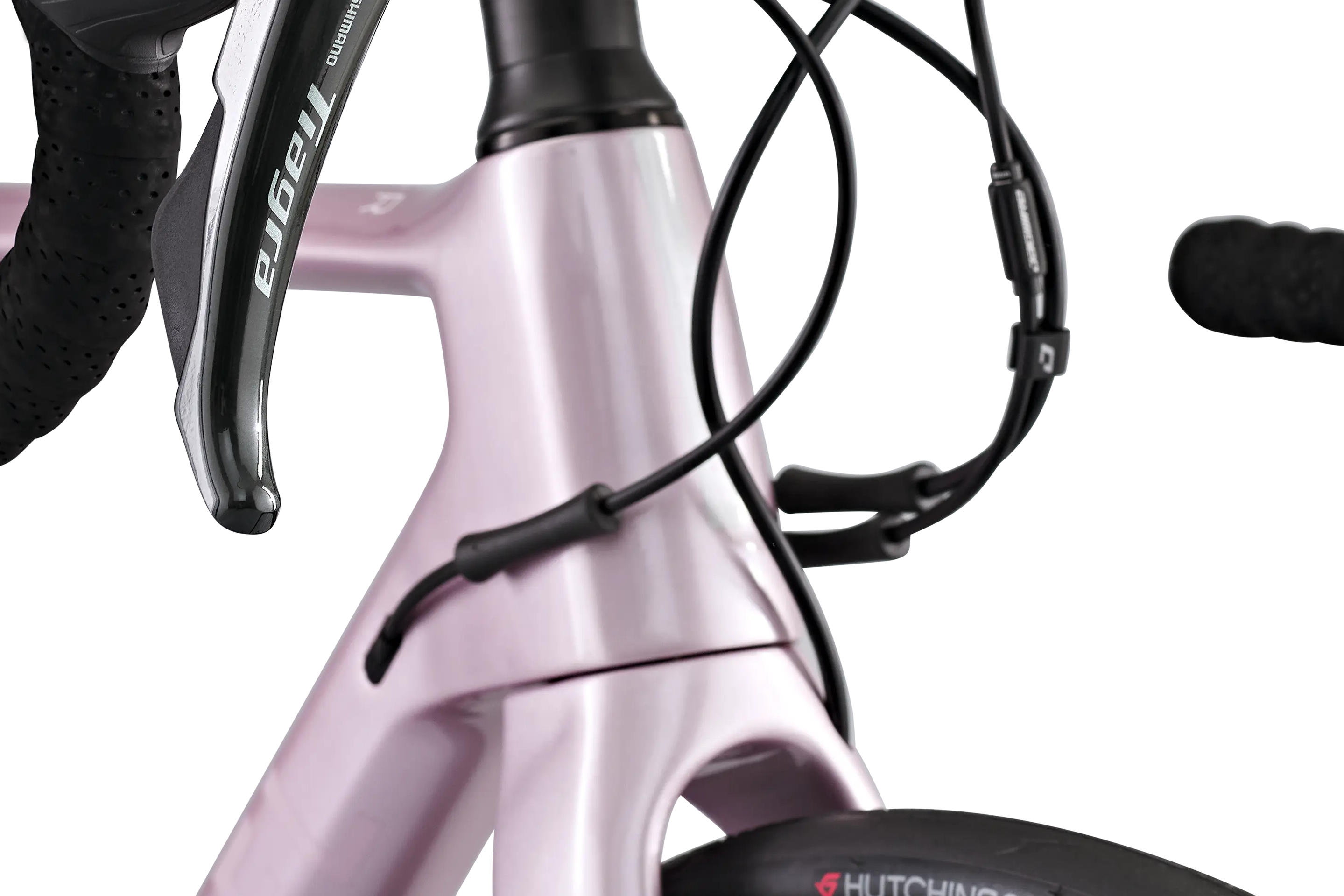

    MEGHÚZÁSI NYOMATÉK

    Ügyelj a meghúzási nyomaték értékek betartására, különösen a kormányszár/kormányfej együttesét illetően (lásd a használati útmutatót), mert a rosszul meghúzott kormány esést okozhat.

    A megfelelőüléspozíció beállításához fogj egy multifunkciós szerszámot vagy egy imbuszkulcs készletet!

3 / VÁLTÁS TUBELESS-RE AZ NCR KERÉKPÁRON

VAN RYSEL NCR CF TIAGRA: útmutató, javítás
VAN RYSEL NCR CF TIAGRA: útmutató, javítás

1. LÉPÉS

Javítókészlet segítségével fejtsd le a gumiköpeny egyik oldalát a felniről, hogy kihúzhasd a gumibelsőt!

VÁLTÁS TUBELESS-RE AZ NCR KERÉKPÁRON

2. LÉPÉS

Ezután helyezd a tubelesshez való szelepet a felnin található megfelelő helyre!

Fecskendezz be defektgátló folyadékot, és forgasd meg a kereket a folyadék egyenletes eloszlása érdekében!

VÁLTÁS TUBELESS-RE AZ NCR KERÉKPÁRON

3. LÉPÉS:

Miután a folyadék megfelelően eloszlott, helyezd vissza a gumiköpenyt, majd pumpáld addig a gumiköpenyt, míg"pontosan illeszkedik" a felnire.

Forgasd meg újra a kereket, hogy a defektgátló folyadék mindenhova eljusson a gumiköpeny belsejében.

4 / KARBANTARTÁS

A kerékpár karbantartása rendkívül fontos az élettartam meghosszabbítása érdekében. Ezért kell rendszeresen tisztítani a vázat és a váltószerkezetet.

  • VAN RYSEL E-EDR AF: útmutató, javítás

    1. lépés:

    Kend be zsírtalanítóval a váltót! Helyezz egyrongyot aféktárcsákra úgy, hogy a zsírtalanító ne menjen rá!

  • 4 / KARBANTARTÁS

    2. lépés:

    Tisztítsd meg a a váltót egykefével. Használj a kerékpár vázához megfelelő tisztítószert.

  • 4 / KARBANTARTÁS

    3. lépés:

    Szárítsd meg a kerékpárod és kend meg a váltót!

A nélkülözhetetlen szerszámok a műhelyedben

Az NCR kerékpár hatékony karbantartásához megfelelő szerszámok szükségesek.

A nélkülözhetetlen szerszámok a műhelyedben

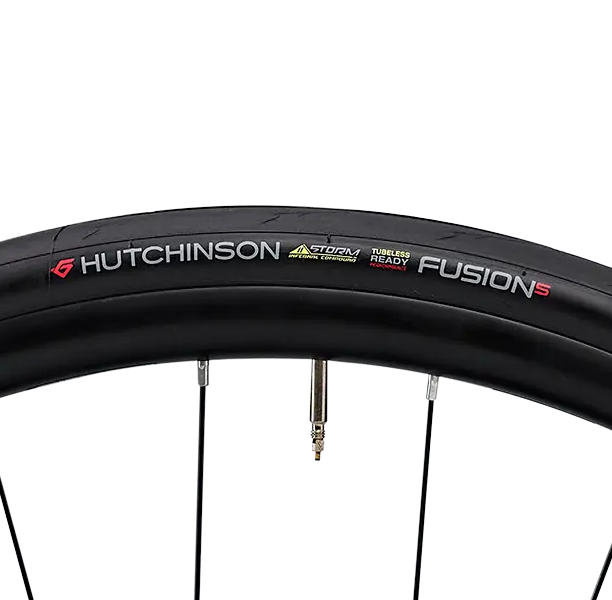

Az NCR-hez megfelelő gumiköpeny kiválasztása

A gumiköpeny van egyedül kapcsolatban a talajjal, ezért fontos a megfelelő tapadása. Ennek megfelelően körültekintően kell kiválasztani  a gumiköpeny típusát és ügyelni a helyes guminyomásra!

Tudni kell, hogy az NCR tubeless ready kerekekkel rendelkezik.

Milyen az ajánlott keréknyomás az E-EDR modellnél?

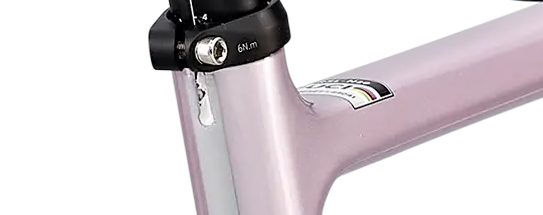

A nyeregcső megfelelő beállítása és meghúzása

A nyereg optimális beállításához a nyeregcsövet megfelelően meg kell húzni. A rosszul meghúzott nyeregcső lecsúszhat kerékpározás közben.
Ha azonban túlságosan meghúzod, eltörhet a nyeregcső és használhatatlanná válik a kerékpár.


A nyeregcső megfelelő meghúzásához használj nyomatékkulcsot. A javasolt nyomaték 6-7 Nm.


Figyelem, nem szabad túllépni a nyeregcsövön jelölt maximum magasságot!

Hogyan kell jól meghúzni a nyeregcsövet?
A lánc cseréje

A lánc kulcsszerepet játszik a váltásban. Több jel utalhat arra, hogy itt az ideje a cserének:
- A láncugrál,
- A lánc több mint 5000 km-t hajtott,
- A sebességváltás nem megy simán.

Fékbetétek cseréje

Több jel utalhat rá, hogy szükséges a fékbetétek cseréje:

- Már nem olyan reaktív a fék, mint az NCR új korában,nem elég hatékony,
- Zajt hallat keményebb fékezéskor,
- A gumi vastagsága kevesebb, mint 0,5 mm.

Mikor kell fékbetéteket cserélni?
Féktárcsák cseréje

Bár a tárcsafékeket úgy tervezik, hogy a tárcsák helyett a betétek kopjanak el, az igénybevétel hatására előbb-utóbb a tárcsák is elhasználódnak.

Azelhasznált féktárcsa veszélyes lehet, mert hirtelen, intenzív fékezés esetén eltörhet.

A féktárcsa kopása eredeti állapotához viszonyítva legfeljebb 10% lehet. Ha ilyen mértékű kopás észlelszcseréld lea tárcsát!

Mikor kell féktárcsákat cserélni?
A kerékpár csapágyainak zsírozása

A vázadtartóssága érdekében ne felejtsd el rendszeresen zsírozni a csapágyakat és akopásnak kitett helyeketaz NCR kerékpáron. Különös tekintettel:

- a hajtóműcsapágyra,
- a villanyakra,
- a kerekekcsapágyaira,
- a nyeregcsőre.

VAN RYSEL E-EDR AF: útmutató, javítás
A váltó zajos

Ha a sebességváltó túl zajos és/vagy nem vált megfelelően, akkor a váltót be kell állítani.

A következő videóból megtudhatod, hogyan:

5 / JELLEMZŐK

VAN RYSEL NCR CF VÁZ:

2 szín:

KÉK & SZÜRKE XXS/XS/S/M/L/XL Súly (M-es méret): 1203 g.

VAN RYSEL E-EDR AF: útmutató, javítás

6 / PROBLÉMÁM VAN

Ebben a részben az NCR kerékpáron leggyakrabban előforduló problémákat soroltuk fel. Ha szeretnéd meghosszabbítani az alkatrészek élettartamát és elkerülni a javításokat és cseréket, a következőket ajánljuk:

  • VAN RYSEL E-EDR AF: útmutató, javítás

    A KERÉKPÁR TISZTÍTÁSA / KARBANTARTÁSA

    A kerékpár és a váltó minden alkatrészének élettartam-meghosszabbítása érdekében fontos a rendszeres tisztítás.

    Ezzel kapcsolatos javaslatokat feljebb találsz.

  • 3 / PROBLÉMÁM VAN

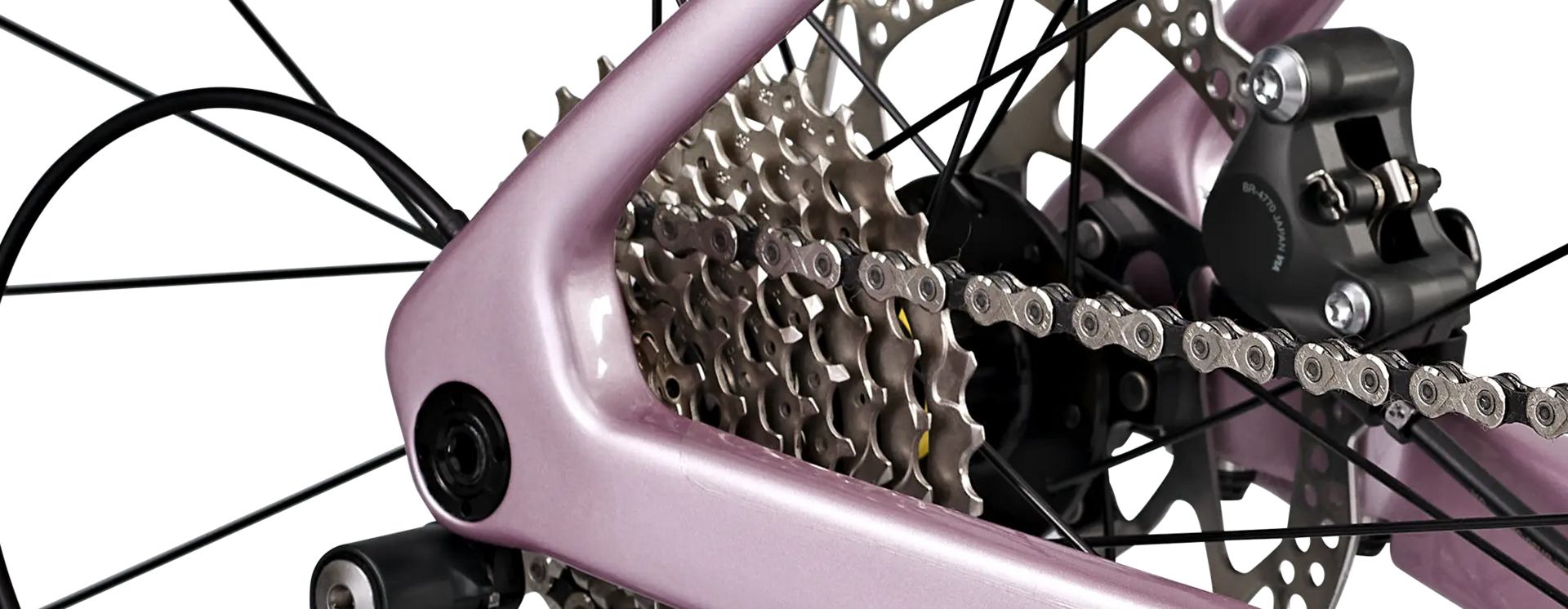

    ALKATRÉSZEK ELHASZNÁLÓDÁSA

    A kerékpár kopó alkatrészei behatárolt ideig használhatók. Ha ezt nem veszed figyelembe, felgyorsítod atöbbi alkatrész elhasználódását és elszakadhat pl. a :
    - lánc : 5000 km,
    - fogaskoszorú: 10 000 km
    - a lánctányér fogak és a váltógörgők kopásának ellenőrzése.

  • 3 / PROBLÉMÁM VAN

    MEGHÚZÁSI NYOMATÉK

    Az NCR alkarészeinek túlterhelését megelőzendő tarsd be az általunk megadott különböző meghúzási nyomaték értékeket.

    Ha a meghúzási nyomaték túl nagy, előfordulha ttörés, mely esést okozhat.

A PEDÁLOK CSERÉJE

Eltört a pedál? Szeretnéd kicserélni a pedálokat patentpedálra? Kövesd a tanácsunkat.

Figyelem, a bal oldali pedálcsavarmenete fordított, vagyis az óramutató járásával ellentétesen kell tekerni. A jobb pedál normál csavarmenettel rendelkezik.

A pedálok leszereléséhez megfelelő szerszámot használj, mert a kicsavarozáshoz nagy erőt kell kifejteni.

A PEDÁLOK CSERÉJE
HOGYAN CSERÉLJ GUMIKÖPENYT?

Defekt esetén a hagyományos vagy tubeless gumiköpeny cseréjéhez kövesd oktatóvideónkat:

Hogyan cserélj gumiköpenyt?
HOGYAN KELL KORMÁNYSZALAGOT CSERÉLNI?

Idővel a kormányszalag elhasználódik, vagyis ki kell cserélni.

A FÉKEZÉS NEM OLYAN HATÉKONY

Ha érzékeled, hogy a fékezés nem elég hatékony, tedd a következőt:

-  Zsírtalanítóval tisztítsd meg a féktárcsát.

- Ellenőrizd a fékbetétek kopottságát!

- Ellenőrizd a bowden feszességét!

Ha a fékbetétek elkoptak, ki kell cserélni! Kövesd akövetkező oktatóvideót!

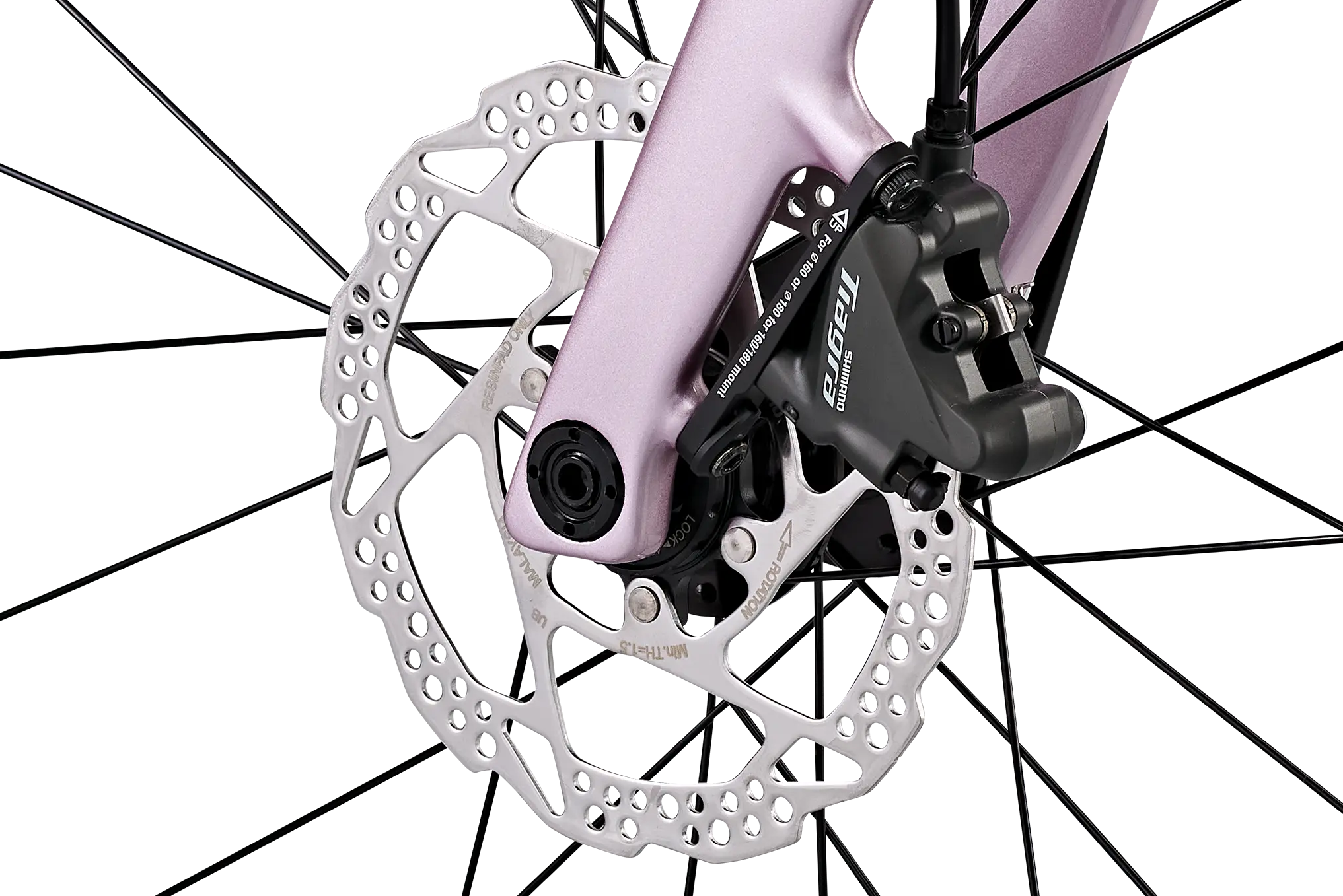

ZAJOS A FÉKTÁRCSÁM

Ha a féktárcsa zajos:

- Ellenőrizd, hogy a kerék középen van-e! Ehhez lazítsd ki, majd ismét rögzítsd a kereket!

- Ellenőrizd, hogy a féktest beállításamegfelelő-e.

- Ellenőrizd a fékbetétek kopottságát.

- Ellenőrizd a fékbowdenek feszességét!

ZAJOS A FÉKTÁRCSÁM
NEM VÁLT JÓL A VÁLTÓ

Ha a váltó nem vált sebességet, lehetséges, hogy cserélni kell a bowdent és a bowdenházat.

Ehhez rendelkezésre áll egy oktatóvideó:

FÉLREVÁLT A VÁLTÓ

Ha félrevált a váltó, először ellenőrizni kell :

- A váltórendszer kopását.

- A bowdenek feszességét.

Hanem ez okozza a problémát, be kell állítaniaváltót.

ELFERDÜLT VAGY ELTÖRÖTT A VÁLTÓTARTÓ FÜL

Ha a sebességváltó már nem jól működik, és a váltótartó fül elferdült.

Kicserélheted a következő videó útmutatásai alapján.

HOGYAN KELL LÁNCOT CSERÉLNI?

A következőkből megtudhatod, hogyan kell kerékpárláncot cserélni.

HOGYAN KELL LÁNCOT CSERÉLNI?
HOGYAN KELL FOGASKOSZSORÚT CSERÉLNI?

A fogaskoszorú kopását a fogak állapota mutatja. Ha a lánc ugrál vagy a fogaskoszorú több mint10 000 km-t hajtott, ideje lecserélni :

A csere végrehajtásához nézd meg oktatóvideónkat!

HOGYAN KELL TÁNYÉROKAT CSERÉLNI?

A lánctányérok elkoptak? Szeretnéd kicserélni alánckereket ?

Kövesd oktatóvideónkat!

HOGYAN KELL HÁTSÓ VÁLTÓT CSERÉLNI?

A következő videóban megnézheted, hogyan kell kicserélni a hátsó váltót:

7 / ALKATRÉSZEK

VAN RYSEL EDR CF DB SHIMANO 105 (2021)
