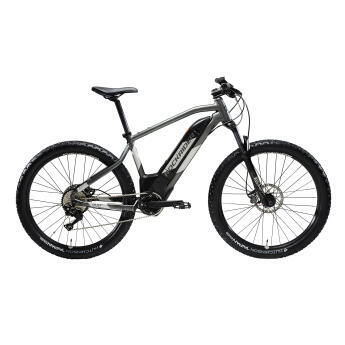

E-ST 900 ROCKRIDER elektromos MTB

E-ST 900 ROCKRIDER elektromos MTB

Kód 8487240 & 8545546

Első használat

Kijelző Rockrider e-ST900

"FELSŐ NYÍL" GOMB



> Rövid nyomás = Váltás magasabb szintű rásegítésre

> Hosszú és tartott nyomás = Gyalogos üzemmód indítása

NAVIGÁCIÓS JOYSTICK

A joystickot jobbra-balra, fel-le mozgathatod, így megjeleníti a különböző képernyőket és információkat.

A választásaidat jóváhagyhatod (a beállítás nyelve, visszaállítás...) a joystick megnyomásával.

"VILÁGÍTÁS" GOMB

Ez itt nem fontos, mert a Rockrider e-ST900-nak nincs világítása.

A képernyő háttérvilágítása viszont automatikus.



Ha bekapcsolódik a világítás, ki tudod kapcsolni a "VILÁGÍTÁS" gomb hosszan nyomásával.

"ON/OFF" GOMB



> Hosszan nyomás = A képernyő ki- és bekapcsolása

"ALSÓ NYÍL" GOMB



> Rövid megnyomás = Váltás alacsonyabb szintű rásegítésre

A gombok használata

Kattints a buborékokra, ha többet szeretnél megtudni a képernyőről, a különböző kijelzőkről és gombokról.

FŐ KÉPERNYŐK KÖZÖTTI NAVIGÁCIÓ

Képernyő 1
Képernyő 2
Képernyő 3
Képernyő 4
Képernyő 5
Képernyő 6

NAVIGÁCIÓ AKTUÁLIS ÚTNÁL

Képernyő 7
Képernyő 7
Képernyő 8
Képernyő 8
Képernyő 9
Képernyő 10

KÉRDÉSEK A KÉPERNYŐVEL ÉS A FUNKCIÓKKAL KAPCSOLATBAN

MI TÖRTÉNIK HA ELFELEJTEM KIKAPCSOLNI A KERÉKPÁRT?

A kerékpár automatikusan kikapcsol néhány perc után, ha nincs használva.

MIT JELENT A GYALOGOS SEGÍTSÉG ÜZEMMÓD?

Amikor a kerékpárt felfelé kell tolni a lejtőn, ez a mód alkalmas arra, hogy ne érzékeld a kerékpár súlyát! Figyelem! Ez az üzemmód a kerékpáron ülve nem használható. Akkor kapcsol be és marad aktív, ha a "FELSŐ NYÍL" gomb be van nyomva.Kikapcsol ez az üzemmód, ha a gombot elengeldjük.   Kerékpáron ülve ne használd a gyalogos üzemmódot!Megrongálhatja a motort.

MENNYI AZ ELEKTROMOS RÁSEGÍTÉS SZINTJE A KÜLÖNBÖZŐ ÜZEMMÓDOKBAN?

ÜZEMMÓD 0 = Nincs elektromos rásegítés.
ÜZEMMÓD 1 = az elektromos rendszer +40% pedálozáshoz kifejtendő erőt biztosít.
ÜZEMMÓD 2 = az elektromos rendszer +80% pedálozáshoz kifejtendő erőt biztosít
ÜZEMMÓD 3 = az elektromos rendszer +160% pedálozáshoz kifejtendő erőt biztosít
ÜZEMMÓD 4 = az elektromos rendszer +320% pedálozáshoz kifejtendő erőt biztosít.

AZ AKKUMULÁTOR TÖLTÉSE

MENNYI IDŐ SZÜKSÉGES AZ AKKUMULÁTOR FELTÖLTÉSÉHEZ?
TÖLTŐ

Az akkumulátor teljes feltöltésének időtartama (0% -100%) 3 óra.

TUDOK KERÉKPÁROZNI LEMERÜLT AKKUMULÁTORRAL?

Ez egy elektromos rásegítéses kerékpár.Abszolút lehetséges a rásegítés nélkül kerékpározni. Ebben az esetben viszont érezhető a rásegítés rendszer súlya.

HAGYHATOM BEDUGVA AZ AKKUMULÁTOR TÖLTŐT, MIUTÁN FELTÖLTÖTTE AZ AKKUMULÁTORT?

Igen, a töltőt úgy terveztük, hogy 24 órán keresztül be lehet dugva. Miután teljesen feltöltött az akkumulátor, a töltő kikapcsol.Ezt észreveheted, mert a töltést jelző LED kikapcsol.

AZ AKKUMULÁTOR TÖLTÉSÉHEZ MEG KELL VÁRNOM AMÍG AZ TELJESEN LEMERÜL?

Nem, a lítium ionos akkumulátort bármikor töltheted. Javasolt az akkumulátor rendszeres töltése a teljesítményének megóvása érdekében.

AZ AKKUMULÁTOR TÖLTŐDIK TEKERÉS KÖZBEN?

Nem, nincs « dinamó » hatás. Vannak olyan akkumulátorok, amelyek töltődnek tekerés vagy fékezés közben, de a teljesítményük nagyon gyenge.

AKKUMULÁTOR, ÉLETTARTAM, TÁROLÁS & HATÓTÁV

MIT KELL CSINÁLNI AZ AKKUMULÁTORRAL, HA AZ ELHASZNÁLÓDOTT?

Ha az akkumulátor elhasználódott, vidd be egy Decathlon áruházba, ahol egy speciális szervezet elviszi újrahasznosításra.

MENNYI AZ AKKUMULÁTOR ÉLETTARTAMA?

Az akkumulátor jótállása 2 év vagy 500 ciklus (1 ciklus = 1 feltöltés 100%-ig + 1 lemerülés 100%-ban vagy 2 feltöltés 50%-ig + 2 lemerülés 50%-ig).

HOL TÁROLJAM AZ AKKUMULÁTORT?

Az akkumulátor tárolása és töltése hűvös helyen történjen ( +10 °C és +25 °C között), nepfénytől védve.

Ne tárold az akkumulátort lemerült állapotban (10% alatti töltöttség), hogy elkerüld a mélykisülést, ami működési rendellenességhez vezethet.



Töltsd fel rendszeresen az akkumulátort (akkor is ha nem használod) minimum 6 havonta, hogy elkerüld a mélykisülést és a károsodását.

HOL VEHETEK EGY MÁSODIK AKKUMULÁTORT?

Fordulj a DECATHLON áruházak műhelyéhez.

Fordulj a legközelebbi Decathlon áruházhoz, ahol megérdeklődheted az akkumulátor elérhetőségét vagy szállítási határidejét.

MENNYI IDEIG TÁROLHATOM AZ AKKUMULÁTORT TÖLTÉS NÉLKÜL?

Az akkumulátort 6 hónapig tárolhatod töltés nélkül és anélkül, hogy a kapacitása károsodna.Teljesen fel kell tölteni a hosszabb ideid tarvezett állás előtt.

MENNYI A ROCKRIDER e-ST900-AS ELEKTROMOS KERÉKPÁR HATÓTÁVJA ?
Hatótáv ST900

Az elektromos kerékpár hatótávja számos tényezőtől függ:

> A KERÉKPÁR TERHELÉSÉTŐL : A hatótáv rövidebb lesz, ha a kerékpár túlterhelt.

> A PÁLYA TÍPUSÁTÓL : A hatótáv rövidebb hegymenetben.

> A HASZNÁLATTÓL : A tekeréskor kifejtett emberi erő függvényében a hatótáv többé-kevésbé lesz fontos.

> A KERÉKNYOMÁSTÓL : A hatótáv jobb lesz 1.0 és 1.8 barra felfújt kerekekkel.

> A KÜLSŐ HŐMÉRSÉKLETTŐL : A hatótáv rövidebb hideg időben.

> A HASZNÁLT RÁSEGÍTÉSI ÜZEMMÓD : Amennyiben az akkumulátor töltöttségi szintje alacsony, javasolt az elektromos rásegítés használatát mérsékelni.

Az akkumulátor töltési és tárolási feltételeinek betartása esetén.

Kiegészítők

kerékpártartó
MILYEN KERÉKPÁRTARTÓT HASZNÁLHATOK AZ ELEKTROMOS KERÉKPÁRHOZ?

A kerékpár a THULE Europower kerékpártartóval kompatibilis, amely kapható a Decathlon áruházakban. Ez a vonóhorogra szerelhető kerékpártartó 2 elektromos kerékpár szállítására alkalmas.

Brose világítás
MILYEN VILÁGÍTÁST SZERELHETEK FEL A KERÉKPÁRRA?

Lehetőség van a meghajtó egység által táplált első és hátsó világítás hozzáadására.
Ennek a világításnak a BROSE motorral kompatibilis 6V-os világításnak kell lennie.


BEÁLLÍTÁS ÉS A KERÉKPÁR ELŐKÉSZÍTÉSE

gumiköpeny
MEKKORA NYOMÁSIG KELL FELFÚJNOM A GUMIKAT?

A guminyomás különösen fontos egy elektromos kerékpár esetében. A kerekek ki vannak téve a motor és a kerékpár súlyának.

Hogy minimálisra csökkentsük a defekt lehetőségét és optimális hatótávot biztosítsunk, a javasolt guminyomás: 1.0 és 1.8 bar.



Riverside tárcsafék
HOGYAN JÁRASSAM BE A TÁRCSAFÉKET?

A fékek optimális teljesítménye érdekében előzetesen be kell járatni őket. Amikor kitolod a kerékpárt az áruházból, a fékbetétek és tárcsák még újak, vagyis gyenge a teljesítményük.



A bejáratás kb 10 fékezést jelent fékenként.Ennek erősnek kell lenni, kb 25 km/h-ról 5 km/h-ra kell lassulni, de ne blokkoljuk le teljesen a kereket és egyszerre csak az egyik féket használjuk.



VILLA
HOGYAN ÁLLÍTSAM BE A VILLÁT?

MECHANIKAI PROBLÉMÁM VAN

Vetemedett kerék
Néhány használat után a kerekem megvetemedik

Az új kerékpár esetében amikor először forog a kerék, több elem is mozogni fog, amíg a helyére kerül..   A kerék küllőit hallhatod zörögni, ez az összeszerelés során visszamaradó csavarodás hangja. Eközben a kerék nem vetemedhet.Ha ez mégis előfordul, fordulj bármelyik Decathlon áruház műhelyéhez, ahol 6 hónapig ingyen átvizsgálják a kerékpárt és megjavítják ezt a gyenge vetemedést.

Váltó e-ST900
A sebességváltás nem működik megfelelően



Zár ST900
Elveszítettem egy kulcsot.

Egy klasszikus kulcsmásolónál tudsz csináltatni. Ha mindkét kulcsot elveszítetted, akkor a Decathlon műhelyében ki tudják cserélni a zárat. Ezután megkapod az új zár 2 db kulcsát.

ELEKTROMOS PROBLÉMÁM VAN

NEM TÖLT AZ AKKUMULÁTOR

1. ELLENŐRIZD A KAPCSOLATOT AZ AKKUMULÁTOR > TÖLTŐ > HÁLÓZAT KÖZÖTT



Ellenőrizd, hogy a töltésre használt töltőkábel az eredeti DECATHLON-os-e.

Csatlakoztasd az akkumulátor töltőjét a konnektorba.

Pirosan világító LED = az akkumulátor töltődik.

Zölden világító LED = az akkumulátor feltöltődött.

Villogó LED = az akkumulátornak vagy a töltőnek problémája van.

Egy teljesen lemerült akkumulátor feltöltéséhez 6 órára van szükség.



2. ELLENŐRIZD, HOGY SEMMILYEN LERAKÓDÁS NINCS A TÖLTŐBEN

Az akkumulátor és a töltő csatlakozójának tisztának kell lennie. Semmilyen maradvány nem zavarhatja a töltő és az akkumulátor közötti kapcsolatot.



3. ELŐFORDULHAT, HOGY CSAK A LED KIJELZŐ ROMLOTT EL.

A Decathlon műhelyében ezt meg tudják javítani.

EGY VAGY TÖBB LED VILLOG AZ AKKUMULÁTORON
Az akkumulátor LED világításai

A HÁTSÓ LED VILLOG (az akkumulátor gombtól legtávolabbi).

Az akkumulátor majdnem lemerült, fel kell tölteni.Csatlakoztasd az akkumulátort a töltőhöz.



A 4. LED VILLOG

Az akkumulátorban alacsony a nyomás, régóta nem volt feltöltve. Gyorsan csatlakoztasd a töltőhöz és töltsd fel, mert különben elromlik és nem tudod használni többé.



EGY MÁSIK LED VILLOG

Az akkumulátor egy rendellenességet tapasztal, amely hibát okozott.Ez a hiba ideiglenes vagy állandó lehet.A Decathlon műhelyében meg tudják vizsgálni a hibát.

HIBAKÓD JELENIK MEG A KIJELZŐN

HIBA 10 / 12 = AZ AKKUMULÁTORBAN ALACSONY A NYOMÁS

Töltsd fel az akkumulátort!
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 11 = AZ AKKUMULÁTORBAN MAGAS A NYOMÁS

Kapcsold ki majd indítsd újra a kerékpárt.
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 20 = ÁRAMMÉRŐ HIBA

Kapcsold ki majd indítsd újra a kerékpárt.
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 21/23 = HŐMÉRSÉKLETMÉRŐ HIBA

Kapcsold ki majd indítsd újra a kerékpárt.
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 24/25 = Rendellenes nyomás vagy áram

Kapcsold ki majd indítsd újra a kerékpárt
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 26 = HŐMÉRSÉKLETMÉRŐ HIBA

Kapcsold ki majd indítsd újra a kerékpárt.
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 30 = GYALOGOS ÜZEMMÓD HIBA

Hagyd pihenni a kerékpárt, töltsd fel az akkumulátort, majd indítsd újra.
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 30 = GYALOGOS ÜZEMMÓD HIBA

Hagyd pihenni a kerékpárt, töltsd fel az akkumulátort, majd indítsd újra.
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 40/41 = TÚLNYOMÁS A MOTORBAN

Hagyd pihenni a motort, gyengébben pedálozva vagy csökkentve a rásegítési módot.
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 42/43 = MOTORHIBA VAGY RÖVIDZÁRLAT

Kapcsold ki és indítsd újra a kerékpárt.
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 44 = A MOTOR TÚLMELEGEDÉSE

Hagyd pihenni a motort, gyengébben pedálozva vagy csökkentve a rásegítési módot.
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 45 = A HASZNÁLAT SORÁN KIJAVÍTOTT HIBA

Kapcsold ki és indítsd újra a kerékpárt.
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 46 = NEM MŰKÖDIK A MOTOR

Ellenőrizd le, hogy a motor csatlakozója megfelelő-e, majd indítsd újra a kerékpárt.
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 60 = KAPCSOLATI HIBA A VEZÉRLŐ / KÉPERNYŐ KÖZÖTT

Ellenőrizd le, hogy a képernyő csatlakozója rendesen be van-e nyomva.Ellenőrizd, hogy az akkumulátor rendesen rá van-e kapcsolva és megfelelően közel van-e a motorizált egységhez.



HIBA 70/71/72/73 = NYOMATÉK ÉRZÉKELŐ HIBA

Kapcsold ki és indítsd újra a kerékpárt.
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 80/82/83/84 = HIBA A MOTOR PROGRAMJÁBAN

Kapcsold ki és indítsd újra a kerékpárt.
Ha ennek ellenére is marad a hibaüzenet, vidd el a Decathlon műhelyébe.



HIBA 81 = NEM ISMERI FEL A SEBESSÉGET

Ellenőrizd, hogy a hátsó kerék küllőjéhez rögzített mágnes jelen van-e, és megfelelően van-e elhelyezve a sebességérzékelőhöz képest.







Hatótáv ST900

Rövid hatótáv

1. Tartsd be a használatra és a tárolásra vonatkozó utasításokat.

Az elektromos kerékpár hatótávja számos tényezőtől függ:
 A KERÉKPÁR TERHELÉSÉTŐL : A hatótáv rövidebb lesz, ha a kerékpár túlterhelt.
> A PÁLYA TÍPUSÁTÓL : A hatótáv rövidebb hegymenetben.
> A KERÉKNYOMÁSTÓL : A hatótáv jobb lesz 1.0 és 1.8 barra felfújt kerekekkel.
> A KÜLSŐ HŐMÉRSÉKLETTŐL : A hatótáv rövidebb hideg időben.
> A HASZNÁLT RÁSEGÍTÉSI ÜZEMMÓDTÓL : Amennyiben az akkumulátor töltöttségi szintje alacsony, javasolt az elektromos rásegítés használatát mérsékelni. Az akkumulátor töltési és tárolási feltételeinek betartása esetén.

2. Egy öreg akkumulátor veszít a teljesítményéből. Vagyis a hatótávja rövidebb lesz. A Decathlon áruház műhelyében felül tudják vizsgálni az akkumulátor állapotát.

KARBANTARTÁS & JAVÍTÁS

HOGYAN TISZTÍTSAM AZ E-ST900-AS KERÉKPÁROMAT ?

A ROCKRIDER e-ST900 elektromos kerékpár mosásakor HAGYD az akkumulátort a kerékpáron! Ez védi a motort a beszivárgástól!   Ne használj magas nyomású mosót, mert a víz bejuthat a golyóscsapágyakba és megrongálhatja az elektromos alkatrészeket !   Folyó vízzel és szivaccsal tisztítsd (a Decathlonban tisztítókészlet kapható). Töröld szárazra a kerékpárt egy ronggyal Kend be a láncot egy megfelelő kenőanyaggal.

HOGYAN TÁROLJAM MEGFELELŐEN A ROCKRIDER e-ST900-AS KERÉKPÁRT ?

> Száraz, fénytől védett helyen tárold.
> Tisztítsd meg a sártól és a homoktól, amelyek roncsolhatják a kerékpárt.
> Olajozd a láncot : Az « ALL IN ONE » kenőolajat fújd rá a láncra és a váltógörgőre (a fékre ne jusson), hogy megvédd ezeket a rozsdásodástól.
> Tedd a váltót a kis lánckerékre. > Minimum félévente töltsd fel az akkumulátort (a legjobb, ha minél rendszeresebben töltöd).

MILYEN KARBANTARTÁSOKAT KELL ELVÉGEZNEM A KERÉKPÁRON ÉS MILYEN GYAKORISÁGGAL?

Fékbetétek cseréje > 2000 km-enként
Gumiköpenyek cseréje  > Rendszeres, betonon történő használat esetén 1000 km-enként
> Földúton való használat esetén 2000 km-enként
A lánc és a kazetta cseréje > 2000 km-enként, láncnyúlás mérővel ellenőrizendő

KÖTELEZETTSÉG VÁLLALÁSUNK

A ROCKRIDER élethosszig tartó jótállást biztosít a vázra, kormányra és a kormányszárra (normál használati feltételek mellett). A többi alkatrészre a jótállás 2 év. Az első pedálozások során néhány alkatrész enyhén meglazulhat. Ezért kínálunk a vásárlástól számított 6 hónapig ingyenes átvizsgálást.
