Ref: 8561491

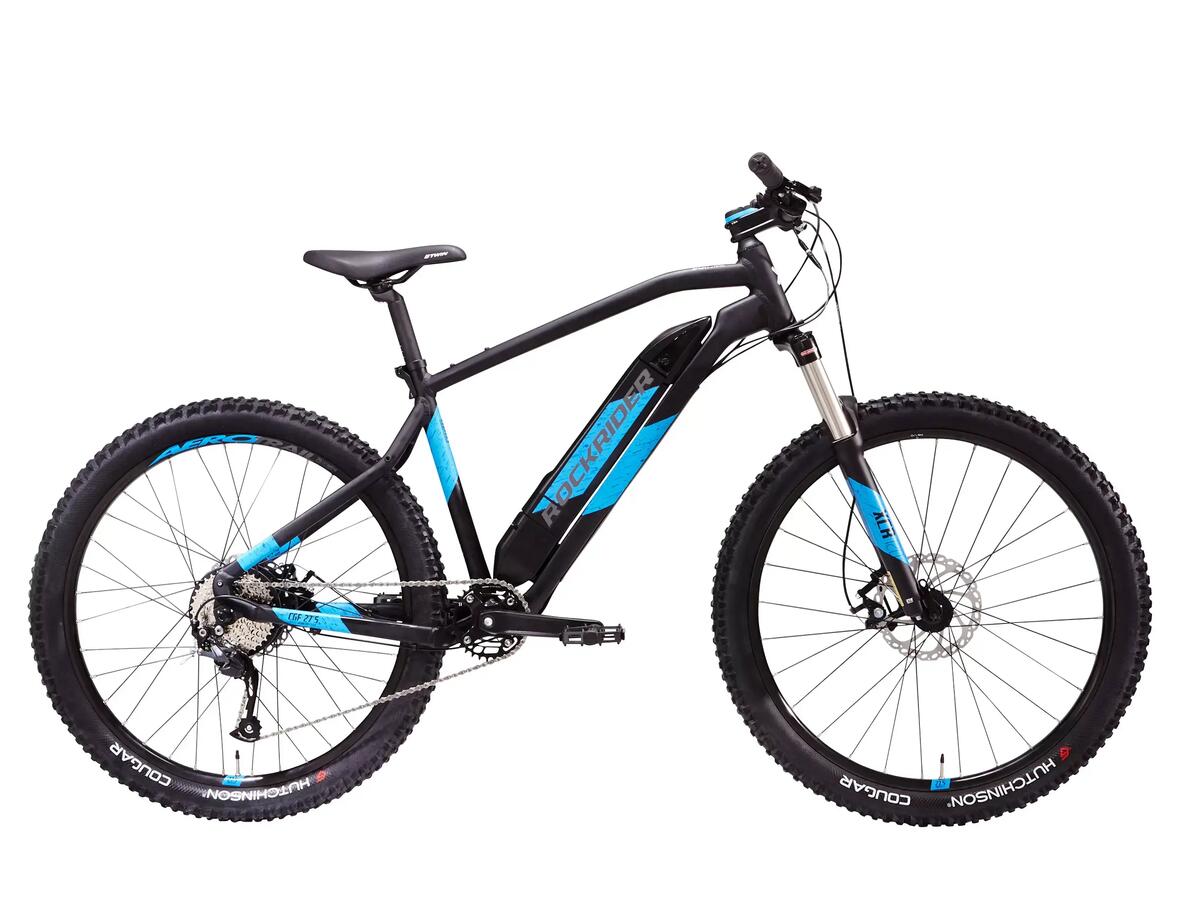

ROCKRIDER E-ST 500 V2 ELEKTROMOS MTB
2020
Ezzel az elektromos rásegítésű MTB kerékpárral bármilyen terepet felfedezhetsz a nagy nyomatékú motornak és a 420 Wh akkumulátornak köszönhetően.Masszívabb, nagyobb alkatrészek.
Első használat
Mekkora nyomásra kell felfújnom a gumikat?
A guminyomásra különös figyelmet kell fordítani egy elektromos kerékpár esetében. A kerekek erősen igénybe vannak véve a motor és a kerékpár súlya miatt.
A defekt lehetőségének minimalizálása és a hatótáv növelése érdekében javasolt a gumikat 1,8 bár nyomásra felfújni.
Ha a testsúlyod 90 kg-nál több, kissé növeld a nyomást.
Mennyi időre van szükség az akkumulátor feltöltéséhez?
Az akkumulátor teljes feltöltésének időtartama 6 óra. Azonban 3 óra elegendő ahhoz, hogy 0%-ról 80%-ra feltöltsön.
Hogyan tároljam az akkumulátort?
Az akkumulátort mindenképpen feltöltve és hűvös helyen kell tárolni (+10 °C és +25 °C között) napfénytől védett helyen.
Ne tárold az akkumulátort lemerült állapotban (10%-nál alacsonyabb töltöttségi szint), hogy elkerüld a mélykisülést, ami működési rendellenességhez vezethet.
Legalább 6 havonta (mégha nem is használod) töltsd fel az akkumulátort, hogy elkerüld a mélykisülést és a kapacitás csökkenését.
Meg kell várnom, amíg teljesen lemerül az akkumulátor, hogy feltöltsem?
Nem, a lítium ionos akkumulátornak nincs memóriája, így bármikor töltheted.
Javasolt az akkumulátor rendszeres töltése, a megfelelő teljesítmény megőrzéséhez.

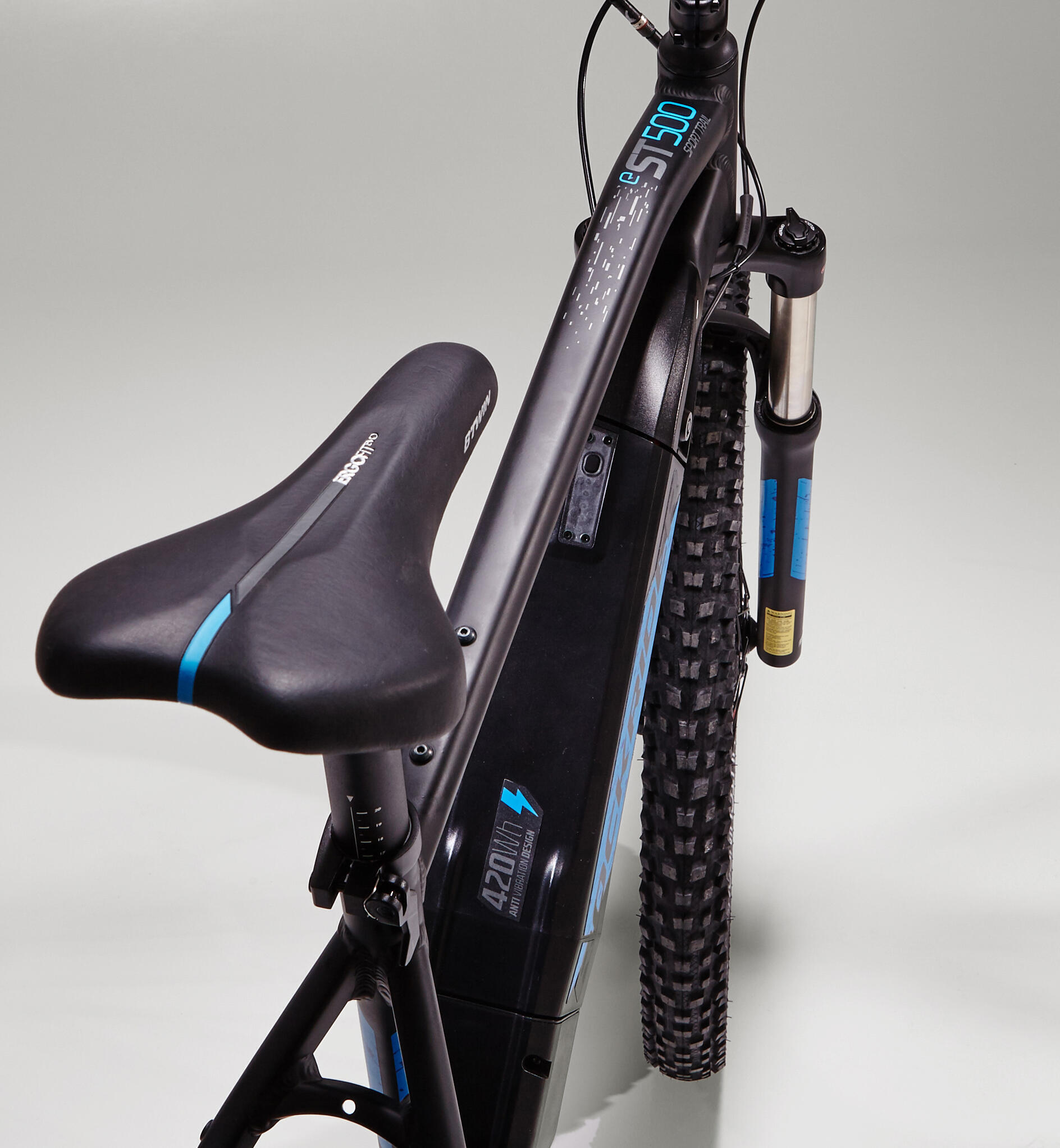

Kell pedálozni az elektromos rásegítés elindításához?
Igen, a ROCKRIDER e-ST500 egy kerékpár elektromos rásegítéssel.
Ez a rásegítés csak akkor indul el, hogyha a felhasználó pedálozni kezd.egy pedál nélküli motoros rendszer mopednek minősül, a használati korlátozások és a biztonság sokkal szigorúbbak.
A hajtóműhöz közel elhelyezkedő pedál érzékelő továbbítja az információt a kerékpár fedélzeti számítógépének, amely működésbe hozza a motort.
Ez az érzékelő méri a kifejtett pedálozási erőt és eszerint fokozatos rásegítést biztosít.Minél erősebben pedálozunk, annál nagyobb lesz a rásegítés, így folyamatos és zökkenőmentes lesz a tekerés.
A rásegítés szintje a kiválasztott üzemmód szerint változik (1, 2, 3). Így, 1-es üzemmódban a pedálozásnak erősebbnek kell lennie, mint a 3-as üzemmódban, hogyha ugyanazt a rásegítést szeretnénk.
Az akkumulátor töltődik tekerés közben?
Nem, nincs dinamó hatás. Néhány rendszer alkalmas arra, hogy töltődjön tekerés vagy fékezés közben, viszont a teljesítményük nagyon gyenge. Több tíz kilométert kellene tekerni az 1 km plusz rásegítésért.
Hol vehetek másik akkumulátort?
A Decathlon áruházak műhelyében.
Az áruházi műhelyben meg tudják mondani, hogy elérhető-e a termék vagy mennyi a szállítási idő.
Tekerhetek esőben? az alkatrészek vízállóak?
Az akkumulátor esőben való használatra lett tervezve, de nem szabad vízbe meríteni vagy nagy nyomású vízsugárral mosni.
Ugyanez a helyzet a kijelzővel és más elektromos alkatrésszel.
Viszont javasoljuk, hogy száraz helyen tárold a kerékpárt!
Hagyhatom a töltőn az akkumulátort, miután az teljesen feltöltött??
Igen, 24 órán keresztül.
Amikor teljesen feltöltött az akkumulátor, a töltő kikapcsol.Amikor az akkumulátor feltöltött, a LED világítás kikapcsol.
Tekerhetek lemerült akkumulátorral?
A kerékpár elektromos rásegítéses kerékpár.Abszolút lehetséges tekerni a rásegítés nélkül.
Ebben az esetben viszont érezni fogod az elektromos rásegítés súlyát.
Mit csináljak, ha elhasználódott az akkumulátor?
Ha elhasználódott az akkumulátor, vidd vissza egy Decathlon áruházba, ahol egy speciális szerevezet foglalkozik majd az újrahasznosításával.
Mi történik ha elfelejtem kikapcsolni a kerékpárt?
A kerékpár automatikusan kikapcsol néhány perc után, ha nem használod.
A gyári beállítás szerint 20 perc után kikapcsol (ezt az időtartamot a felhasználó módosíthatja).
Mennyi az akkumulátor élettartama?
2 év vagy 500 töltési ciklus (1 ciklus = 1 teljes feltöltés + 1 teljes lemerülés).
Mekkora az akkumulátor hatótávja?
Az elektromos kerékpár hatótávja számos tényezőtől függ:
> A KERÉKPÁR SÚLYÁTÓL : A túlterhelt kerékpár üzemideje csökken
Az út típusától: Rövidebb a hatótáv emelkedőn
> A KERÉKNYOMÁSTÓL : 1.8 bárra felfújt gumikkal jobb lesz a hatótáv.
A külső hőmérséklettől: Hidegben csökken a hatótáv.
> AZ ALKALMAZOTT RÁSEGÍTÉS ÜZEMMÓDTÓL : Amennyiben az akkumulátor töltöttségi szintje alacsony, javasolt az elektromos rásegítés használatát mérsékelni.
> A PEDÁLOZÁS ÜTEMÉTŐL : Erős emelkedőnél érdemes megválasztani a megfelelő sebességfokozatot a bevitt erő és a motor használatának mérséklésére.
Az akkumulátor töltési és tárolási feltételeinek betartásától:
Milyen kerékpárszállító kompatibilis az elektromos kerékpárommal?
Mi az a gyalogos üzemmód?
Amikor a kerékpárt felfelé kell tolni a lejtőn, ez a mód alkalmas arra, hogy elfelejtesse veled a kerékpár súlyát!
Figyelem! Ez az üzemmód a kerékpáron ülve nem használható. Nyomd legalább 2 másodpercig a " + " gombot és a gyalogos üzemmód kikapcsol. Az üzemmód leáll, ha a gombra gyakorolt nyomás megszűnik.
A kerékpáron ülve ne használd ezt az üzemmódot. Ez károsíthatja a motort.
Mennyi ideig tárolhatom az akkumulátort töltés nélkül?
6 hónapig, teljes biztonságban.
Hogyan nullázhatom le a jelenlegi "km" állást ?
A kilométerállás nullázásához nyomd hosszan a " - " gombot.
Hogyan érem el a beállítások menüpontot? (kerékméret, mértékegység,...stb) ?
Hosszan nyomd egyszerre a " + " és a " - " gombot a beállítások menüpont megnyitásához.
Röviden nyomd meg az " ON/OFF " gombot a különféle beállítások görgetéséhez. Nyomd meg röviden a " + " és " - " gombokat az értékek kiválasztásához. Nyomd hosszan a " + " gombot, hogy elmentsd a kiválasztott értéket és visszalépj a főoldalra.
St 1 = Kijelző fényerejének beállítása St 2 = Mértékegységek kiválasztása (km = kilométer / Mi = mérföld) St 3 = Perc beállítása az alvó üzemmód bekapcsolásáig
Hogyan koptassam be az új tárcsafékeket?
A tárcsafékek optimális működéséhez szükséges előzetesen bekoptatni őket. Amikor kitolod a kerékpárt az áruházból, a féktárcsák és a fékbetétek még újak, vagyis a fékezés teljesítménye gyenge.
A bejáratás kb 10 fékezést jelent fékenként.Erősen fékezd le a kerékpárt 25 -ről 5 km/h-ra, de a kereket ne blokkold le és egyszerre csak az egyik féket használd.
Elektromos problémám van
Elvesztettem a kulcsot
Egy hagyományos kulcsmásolónál tudsz kulcsot másoltatni.Ha mindkét kulcsot elveszítetted, fordulj egy Decathlon áruházba, ahol kicserélik a lakatot.
Itt megkapod a kulcsokat az új lakathoz.
Nem tölt az akkumulátor
1. Ellenőrizd, hogy semmi nem zavarja a töltést .
A töltő és az akkumulátor csatlakozójának tisztának kell lennie.Semmiféle kosz nem zavarhatja a köztük lévő kapcsolatot.
2. Ellenőrizd a kapcsolatot akkumulátor > töltő > áramforrás között >.
Ellenőrizd le, hogy a töltő valóban az eredeti-e.
Csatlakoztasd a töltőt az akkumulátorhoz és egy áramforráshoz.
Fixen világító piros LED = az akkumulátor töltődik.
Fixen világító zöld LED = az akkumulátor töltése befejeződött.
Villogó LED = az akkumulátor vagy a töltő hibás.
Egy teljesen lemerült akkumulátornak 6 óra kell a teljes feltöltésig.
3. Előfordulhat, hogy csupán az akkumulátor töltését jelző LED a hibás.
Fordulj egy Decathlon áruház műhelyéhez a javításért.
Ha a probléma továbbra is fennáll, vedd fel velünk a kapcsolatot, vagy vidd be egy Decathlon áruházi műhelybe.
Az elektromos rásegítés akadozik
Figyelem, a ROCKRIDER e-ST500 egy elektromos hajtású kerékpár, nyomatékérzékelővel. Ha abbahagyod a tekerést, az elektromos hajtás leáll.Ha nehéznek érzed a tekerést, válts üzemmódot és sebességet.
Emellett, az normális, ha a rásegítés kikapcsol 25 km/h felett, ez nem jelez hibát.
Ha a rásegítés abnormálisan akadozik, ellenőrizd az alábbiakat:
1. Ellenőrizd, hogy az akkumulátor megfelelően fel legyen töltve.
Egy majdnem lemerült akkumulátor és egy magas üzemmód keltheti ezt az akadozást.
> Vedd ki az akkumulátort .
> Nyomd meg az akkumulátor gombját.
> Ellenőrizd, hogy legalább egy LED világít.
> Ha egy LED sem világít és az utolsó LED villog, töltsd fel az akkumulátort!
2. Ellenőrizd, hogy az akkumulátor tiszta és megfelelően van-e csatlakoztatva.
> Nézd meg, hogy az akkumulátor csatlakozói tiszták-e és jó állapotban vannak-e.
> Az akkumulátort teljesen bele kell nyomni a tokjába. A benyomásnál egy kattanó hangot kell hallani, ez jelzi, hogy a helyén van.
3. Ellenőrizd a motor csatlakozóját.
A váz bal oldalán, a hátsó támvillánál lévő motor csatlakozója egy kissé meglazulhat.
Csak meg kell húzni rendesen, így megszűnik a zaj, amit kelt.
Ha a probléma továbbra is fennáll, vedd fel velünk a kapcsolatot, vagy vidd be egy Decathlon áruházi műhelybe.
Az elektromos rásegítés küszködik
1. Ellenőrizd a guminyomást.
> A guminyomás mértéke meghatározó az elektromos rásegítés hatékonyságában.Minden használat előtt ellenőrizd, hogy a guminyomás 1.8 bar legyen.
2. Ne terheld túl a kerékpárt.
3. Ha nincs eléggé feltöltve az akkumulátor, a motor nem kap elég áramot, hogy a megfelelő üzemmódot biztosítani tudja. Vagyis csökkenteni kell a választott üzemmódot.
4. Ha a motor nem működik megfelelően, ellenőrizd, hogy a csatlakozók megfelelően be vannak-e nyomva.
A váz bal oldalán, a hátsó támvillánál lévő motor csatlakozója egy kissé meglazulhat.
Csak meg kell húzni rendesen, így megszűnik a zaj, amit kelt.
Az elektromos rásegítés kikapcsol
Az elektromos rásegítés indításához mindössze rá kell taposni a pedálra és ki kell választani egy üzemmódot (ne a 0-t)
Ha mindennek ellenére az elektromos rásegítés továbbra sem indul, kövesd az alábbi utasításokat:
1. Ellenőrizd az akkumulátor töltöttségét
Hogyha az akkumulátor töltöttsége gyenge és a választott üzemmód túl erős, az elektromos rásegítés kikapcsol .
Az akkumulátor megőriz egy kis energiát a használt üzemmódban, így a képernyő bekapcsolva marad.
Ha az első LED villog, vagy egy LED sem világít, ez azt jelenti, hogy az akkumulátor lemerült. Tedd fel tölteni!
2. Ellenőrizd, hogy az akkumulátor tiszta, legyen és megfelelően a helyén legyen
> Ellenőrizd le a csatlakozóit is!
> Az akkumulátort teljesen bele kell nyomni a tokjába. A benyomásnál egy kattanó hangot kell hallani, ez jelzi, hogy a helyén van.
3. Hagyd kihűlni a rendszert
Melegben vagy egy hosszú tekerés után az elektromos rendszer túlmelegedhet. Ne használd a kerékpárt néhány percig mielőtt újraindítod az elektromos rásegítést.
Ha a probléma továbbra is fennáll, vedd fel velünk a kapcsolatot, vagy vidd be egy Decathlon áruházi műhelybe.
Rövid a hatótáv
1. Tartsd be a használatra és a tárolásra vonatkozó javaslatokat! .
Az elektromos kerékpár hatótávja számos tényezőtől függ:
> A kerékpár súlyától : Rövidebb lesz a hatótáv ha a kerékpár túlterhelt.
> AZ ÚTVONAL TÍPUSÁTÓL: A hatótáv rövidebb emelkedőn. .
> A KERÉKNYOMÁSTÓL : A hatótáv a legjobb 1.8 bárra felfújt gumikkal.
> A KÜLSŐ HŐMÉRSÉKLETTŐL : A hatótáv hidegben csökken (közel -50%-al).
> A HASZNÁLT ÜZEMMÓDTÓL : Javasolt csökkenteni a rásegítést ha az akkumulátor töltöttségi szintje alacsony.
> A PEDÁLOZÁS ÜTEMÉTŐL
> AZ AKKUMULÁTOR TÁROLÁSÁRA ÉS TÖLTÉSÉRE VONATKOZÓ FELTÉTELEK BETARTÁSÁTÓL.
2. Egy öreg akkumulátor veszíthet a teljesítményéből .
Vagyis a hatótáv rövidebb lesz.Érdeklődd meg egy áruházi műhelyben, hogy fel tudják-e mérni az akkumulátor állapotát.
A vezérlőképernyő nem kapcsol be
1. Ellenőrizd, hogy az akkumulátor megfelelően fel legyen töltve.
A töltöttségi szint az akkumulátor bekapcsológombjának lenyomásával ellenőrizhető.
Ha az első LED villog, vagy egy LED sem világít, ez azt jelenti, hogy az akkumulátor lemerült. Tedd fel tölteni!
2. Ellenőrizd, hogy az akkumulátor tiszta és megfelelően van-e csatlakoztatva.
> Nézd meg, hogy az akkumulátor csatlakozói tiszták-e és jó állapotban vannak-e.
> Az akkumulátort teljesen bele kell nyomni a tokjába. A benyomásnál egy kattanó hangot kell hallani, ez jelzi, hogy a helyén van.
3. Ellenőrizd, hogy a vezérlőképernyő megfelelően van-e csatlakoztatva.
> Nézd meg a képernyő csatlakozóját, ami a kormány előtt található.
> Tekerd le a két gombot majd húzd ki.
> nézd meg, hogy az elektromos dugaszok nincsenek-e elhajolva.
> Csatlakoztasd újra a csatlakozót ügyelve a megfelelő irányra és vigyázz, hogy ne törd meg a dugaszt! A 2 iránymutató nyíl segít a helyes csatlakoztatásban.A 2 nyílnak egymással szemben kell lenniük mielőtt meghúzod a csatlakozót.
> Miután a csatlakozókat benyomtad a helyükre, rögzítsd őket a gombok csavarásával, amíg a tömítés kissé összenyomódik és eldeformálódik.
4. Hagyd kihűlni a rendszert
Melegben vagy egy hosszú tekerés után az elektromos rendszer túlmelegedhet. Ne használd a kerékpárt néhány percig mielőtt újraindítod az elektromos rásegítést.
5. Az ON / OFF megnyomásával kapcsold be a képernyőt.
Az ON / OFF megnyomásával kapcsold be a képernyőt.
Ha a probléma továbbra is fennáll, vedd fel velünk a kapcsolatot, vagy vidd be egy Decathlon áruházi műhelybe.
Az elektromos rásegítés nem indul el
Az elektromos rásegítés pár pedálfordulat után elindul.Erősebb pedálozásra van szükség, válassz ki egy ennek megfelelő üzemmódot.
Ha mindezek ellenére az elektromos rásegítés nem kapcsol be, kövesd az alábbi utasításokat:
1. Ellenőrizd az akkumulátor töltöttségét
A töltöttségi szint az akkumulátor bekapcsológombjának lenyomásával ellenőrizhető.
Ha az első LED villog, vagy egy LED sem világít, ez azt jelenti, hogy az akkumulátor lemerült.Tedd fel tölteni!
2. Ellenőrizd, hogy az akkumulátor tiszta és megfelelően van-e csatlakoztatva.
> Nézd meg, hogy az akkumulátor csatlakozói tiszták-e és jó állapotban vannak-e.
> Az akkumulátort teljesen bele kell nyomni a tokjába. A benyomásnál egy kattanó hangot kell hallani, ez jelzi, hogy a helyén van.
3. Hagyd kihűlni a rendszert.
Melegben vagy egy hosszú tekerés után az elektromos rendszer túlmelegedhet.Ne használd a kerékpárt néhány percig mielőtt újraindítod az elektromos rásegítést.
4. Ellenőrizd a motor csatlakozóját.
> A motor csatlakozója a váz bal hátsó részén, a hátsó támvillánál található és megrongálódhatott vagy kicsúszhatott.
> Nyisd ki a csatlakozót és nézd meg, hogy az elektromos dugaszok nincsenek-e elhajolva.
> Csatlakoztasd újra a csatlakozót ügyelve a megfelelő irányra és vigyázz, hogy ne törd meg a dugaszt! A 2 iránymutató nyíl segít a helyes csatlakoztatásban.A 2 nyílnak egymással szemben kell lenniük mielőtt meghúzod a csatlakozót.
> Miután a csatlakozókat benyomtad a helyükre, rögzítsd őket a gombok csavarásával, amíg a tömítés kissé ősszenyomódik és eldeformálódik.
Csak rendesen be kell nyomni (egyetlen csatlakozó horony sem látszhat ki)Figyelem, a csatlakozót a megfelelő helyre tedd (az iránymutató nyilaknak egymással szemben kell lenniük).
4. Kapcsold be a képernyőt az ON / OFF gomb megnyomásával
Az ON/OFF gombbal kapcsold be a vezérlőképernyőt, amíg meg nem jelenik a kezdőképernyő.
5. Válassz ki egy nullától eltérő üzemmódot
Ha a kiválasztott üzemmód 0, normális, hogy nem működik az elektromos rásegítés.
Válassz az alábbi üzemmódok közül: 1,2,3.
Miután kiválasztottál egy üzemmódot, kezdj el pedálozni.Emeld az üzemmódot (a 3-as a legnagyobb) ha a kívánt pedálozás erőssége túl nehéz.
Ha mindennek ellenére az elektromos rásegítés nem működik, fordulj egy Decathlon áruházhoz!
Egy led villog az akkumulátoron vagy egy led sem világít
> Az első LED villog : Az akkumulátor majdnem lemerült, fel kell tölteni.Tedd fel tölteni!
> A második LED villog : Az akkumulátor egy helytelen kezelés, vagy egy hosszabb töltés nélküli időszak miatt "nyomás alá" helyezte magát.Amint lehetséges, töltsd fel!
> Ha egy másik, vagy több LED villog, az akkumulátor sérült.Vidd be egy Decathlon áruház műhelyébe, ahol teljesen átvizsgálják.
Hibakódot jelez a vezérlőképernyő
Ez a kód hibát vagy figyelmeztetést jelez egy elektromos meghibásodás (túlmelegedés, feszültség, stb.) esetén.
Keresd meg a HIBAKÓDOK bekezdést (17. és 18. oldal az útmutató alján) a kijelzőn megjelenő hiba azonosításához.
Mechanikus problémám van
Az első használat után a kerék el van ferdülve
Az új kerékpár első kerékforgásakor több elem természetesen mozog és a helyére kerül. A küllők kattognak, ez a kattogás az összeszerelés során fellépő elcsavarásból fakad. Azonban a kerék nincs elferdülve.Ha mégis ez a helyzet, vedd fel velünk a kapcsolatot, vagy vidd be egy Decathlon áruházi műhelybe.
A fékkarok fékezés előtt túl könnyen hozzáérnek a kormányhoz
A fékkar túl laza, könnyen hozzáér a kormányhoz, állítsd be a feszességét a fékkaron található csavar segítségével, mint ahogy az alábbi videó is mutatja. Tekerd ki a gombot és a kontraanyát addig, amíg megfelelő lesz a fékkar feszessége, de ne legyen túl feszes! A megfelelő feszesség elérése után tekerd vissza teljesen a kontraanyát.
A villa nagyon kemény
Ha a villa túl kemény, ez több tényező miatt lehetséges: 1- Beállítás Kattints a « Hogyan kell beállítani a villát » rubrikába, hogy be tudd állítani a villa megfelelő keménységét. 2- Alap karbantartás A villát rendszeresen karbantarthatod egy egyszerű olajozó segítségével. Néhány csepp olajat tegyél a villanyakra majd engedd befolyni az olajat . 3- Teljes karbantartás Ha a beállítás és az alap karbantartás nem elegendő, teljes karbantartást kell végezni a videóban bemutatott módon. A villa beállítása és karbantartása a te feladatod, így a rossz használat miatt a Decathlon nem tehető felelőssé.Ha nem vagy biztos a megfelelő műveletben, fordulj egy Decathlon áruház műhelyéhez.
A villa beragad vagy nehezen csúszik
A teleszkópos villa optimális felhasználási hőmérséklete +5 °C felett van. Ez alatt megkeményedhet a felfüggesztés egészen addig, hogy leblokkolódhat, de nem rongálja meg a villát. Újra megfelelően fog működni, ha a hőmérséklet +5 °C felé emelkedik. Ha ennek ellenére hibát fedezel fel vagy kételkedsz a villa épségében, hozd be a kerékpárod egy Decathlon áruház műhelyébe, ahol teljesen átvizsgálják.
